Implementazione

In questo capitolo si descriverà l’implementazione di questo servizio, ovvero una Single Page Application basata sul framework Vue3 + Typescript.

Contenuti

• Moduli
  • Logic
    • Utility
    • Proxies
  • Router
  • Assets
  • View
    • HomePage
    • LogInPage
    • SignInPage
    • ProfilePage
    • CreateGamePage
    • JoinGamePage
    • GamePage
    • LeaderboardPage
    • StatisticsPage
    • NotFoundPage

---

Moduli

Per la realizzazione di questo servizio, si è deciso di suddividere l’implementazione in moduli, descritti dal seguente diagramma.

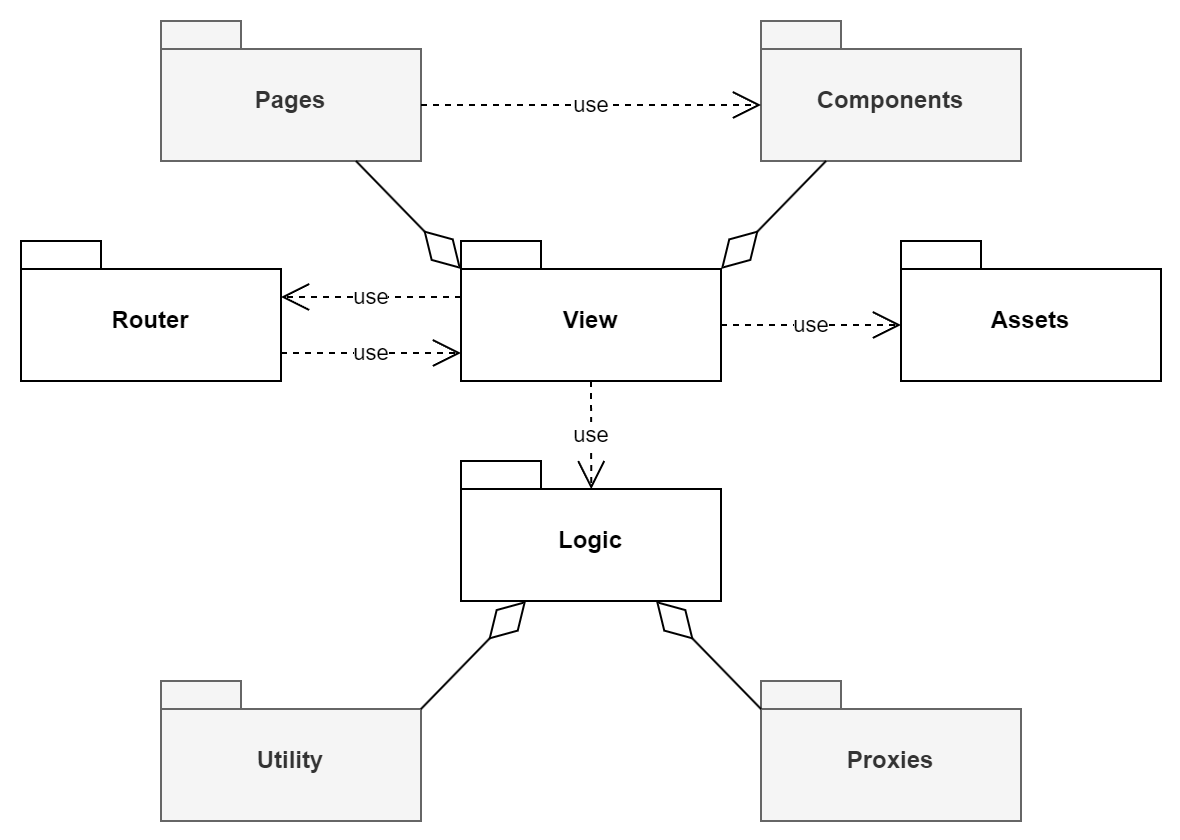

Come mostrato dal diagramma, nell’applicazione sono presenti quattro moduli principali:

• Logic: gestisce la logica dell’applicazione. In particolare, si compone di due sotto-moduli:
  • Utility: contiene un insieme di estensioni funzionali utilizzate all’interno dell’applicazione per migliorare la qualità del codice e facilitare lo sviluppo dell’applicazione.
  • Proxies: gestisce l’interazione con i diversi servizi da cui il Frontend dipende.
• Router: gestisce la navigazione tra le schermate dell’applicazione. In particolare, utilizza la View per mostrare le schermate, mentre è utilizzato dalla View stessa per navigare nell’applicazione.
• Assets: contiene le risorse utilizzate per configurare la presentazione della View.
• View: gestisce la presentazione grafica dell’applicazione. In particolare, si compone di due sotto-moduli principali:
  • Pages: gestisce la modellazione delle schermate dell’applicazione.
  • Components: gestisce la modellazione dei componenti grafici utilizzati dalle schermate dell’applicazione.

Logic

Di seguito si presenteranno i sotto-moduli di cui è composto il modulo Logic.

Utility

Il modulo Utility definisce diverse classi e funzioni di utilità utilizzate nell’implementazione del servizio. In particolare, definisce le seguenti estensioni:

• array-extension: fornisce alcune funzioni per la gestione di array;
• chart-extension: fornisce alcune funzioni per la gestione di grafici con Chart JS;
• form-extension: fornisce alcune funzioni per la verifica dei campi dei form dell’applicazione;
• lazy-extension: fornisce una classe di utilità, detta Lazy, che modella una variabile il cui valore viene valutato al suo primo utilizzo dopo la sua dichiarazione;
• number-extension: fornisce delle funzioni per la valutazione di alcune proprietà dei numeri;
• option-extension: fornisce una classe di utilità, detta Option, che modella una variabile il cui valore potrebbe non esistere;
• try-extension: fornisce una classe di utilità, detta Try, che modella una computazione che potrebbe fallire;
• vue-extension: fornisce delle funzioni di utilità per estendere Vue3;
• websocket-extension: fornisce una classe di utilità, detta WebSocketClient, che modella una connessione Websocket configurabile in modo fluente.

Proxies

Il modulo Proxies definisce gli Anti-Corruption Layer che sono utilizzati dal Frontend per comunicare con i servizi da cui dipende.

In particolare, al suo interno sono definite le seguenti classi:

• AuthenticationProxy: gestisce la comunicazione con l’authentication-service, esponendo il suo contratto all’interno dell’applicazione. In particolare, gestisce la registrazione e l’autenticazione di un utente nell’applicazione, il reperimento e l’aggiornamento del suo profilo e la gestione della sua sessione.

  Per implementare l’AuthenticationProxy, è stato necessario rimodellare il dominio dell’authentication-service dal punto di vista del Frontend.

• StatisticsProxy: gestisce la comunicazione con lo statistics-service, esponendo il suo contratto all’interno dell’applicazione. In particolare, gestisce l’ottenimento delle statistiche di un giocatore e della classifica globale dei giocatori.

  Per implementare lo StatisticsProxy, è stato necessario rimodellare il dominio dello statistics-service dal punto di vista del Frontend.

• ChessGameProxy: gestisce la comunicazione con il chess-game-service, esponendo il suo contratto REST all’interno dell’applicazione. In particolare, gestisce la creazione e la partecipazione alle partite dell’applicazione.

  Durante la partecipazione a una partita, il ChessGameProxy genera una PlayerConnection che espone il contratto WebSocket del chess-game-service, permettendo l’interazione di un giocatore con quella specifica partita di scacchi. Inoltre, una PlayerConnection può essere configurata per specificare un comportamento da eseguire alla ricezione degli eventi del chess-game-service.

  Per implementare il ChessGameProxy, è stato necessario rimodellare il dominio del chess-game-service dal punto di vista del Frontend. In particolare, lo stato di una partita come inteso dal chess-game-service, modellato dalla classe ChessGameServer, è stato arricchito attraverso la classe RelativeChessGameServer, che permette di accedere allo stato della partita osservandolo dal punto di vista di uno specifico giocatore.

Router

Il modulo Router definisce le rotte a cui è possibile accedere all’interno dell’applicazione, ovvero:

• /: reindirizza alla Homepage;
• /log-in: reindirizza alla Log-in Page;
• /log-out: reindirizza alla Log-out Page;
• /sign-in: reindirizza alla Sign-in Page;
• /create-game: reindirizza alla Create Game Page;
• /join-game: reindirizza alla Join Game Page;
• /game: reindirizza alla Game Page;
• /profile/:username: reindirizza alla Profile Page relativa a uno specifico utente;
• /statistics/:username: reindirizza alla Statistics Page relativa a uno specifico utente;
• /leaderboard: reindirizza alla Leaderboard Page;
• /:pathMatch(.*)*: rappresenta una qualsiasi altra rotta e reindirizza a una pagina di errore di risorsa non trovata (errore 404).

Assets

Il modulo Assets definisce la configurazione globale della presentazione della View.

Tale configurazione è stata suddivisa in tre file:

• classes.scss: definisce alcune classi css globali;
• variables.scss: definisce alcune variabili scss globali;
• piece-image.ts: definisce un’enumerazione per mappare i pezzi degli scacchi alle loro rispettive immagini, determinando la presentazione della scacchiera.

View

Il modulo View gestisce la presentazione grafica dell’applicazione.

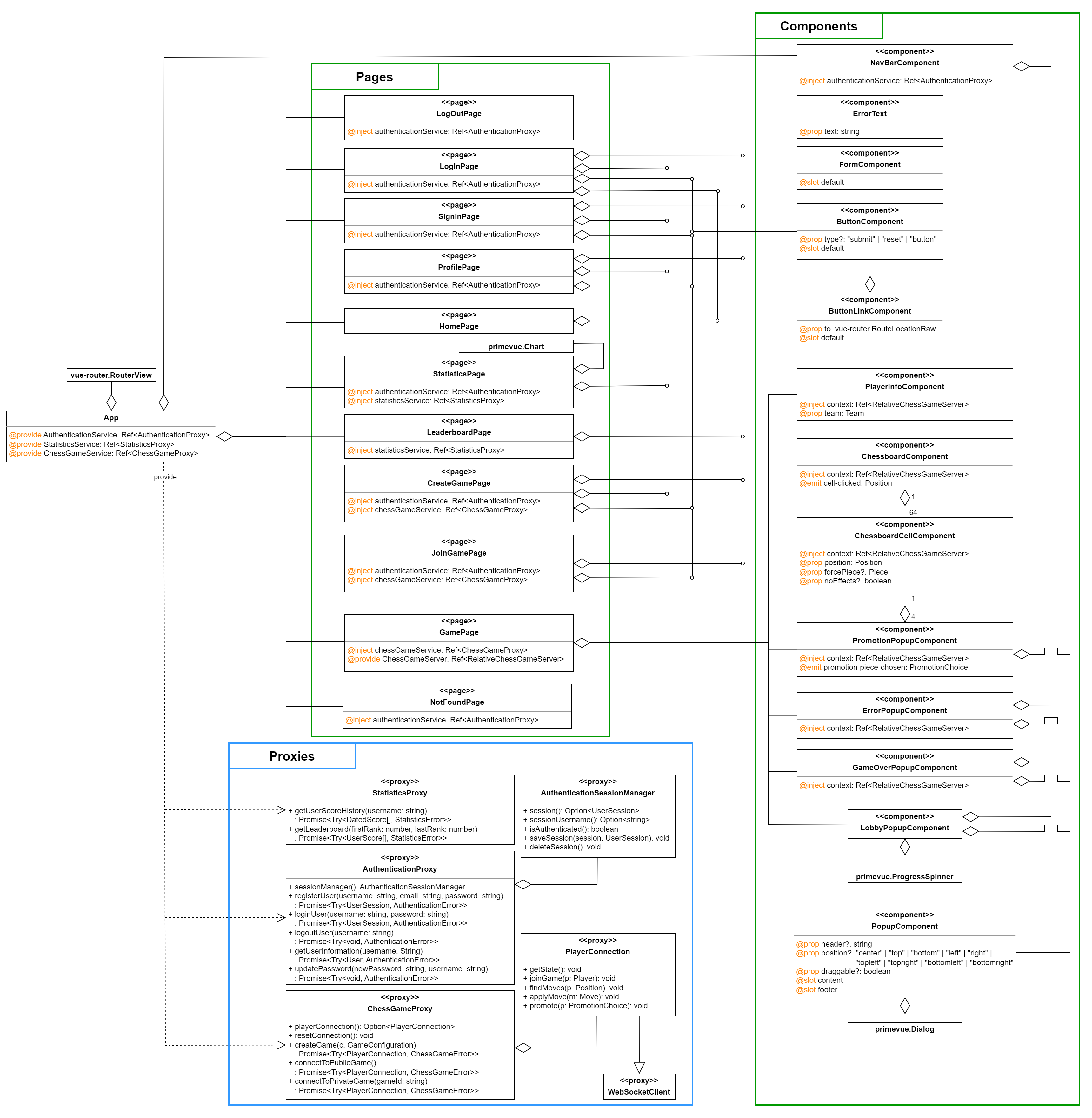

Di seguito, si riporta il diagramma del modulo, inclusi i due sotto-moduli Pages e Components e le loro interazioni con il modulo Proxies.

Come mostrato in figura, l’entrypoint dell’interfaccia grafica è la App, che agisce da scheletro dell’interfaccia, mostrando tutti gli elementi grafici comuni alle schermate dell’applicazione (ad esempio, la barra di navigazione) e renderizzando tali schermate sulla base della rotta in cui si trova l’utente. Inoltre, la App crea le istanze dei proxy che saranno utilizzati dal servizio, fornendole ai diversi componenti dell’applicazione tramite un meccanismo di dependency injection.

In maggior dettaglio, i componenti vue realizzati per le schermate dell’applicazione sono i seguenti:

• HomePage: implementa il mockup della Homepage;
• LogInPage: implementa il mockup della Log-in Page;
• LogOutPage: una schermata fittizia utilizzata per revocare l’autenticazione dell’utente;
• SignInPage: implementa il mockup della Sign-in Page;
• ProfilePage: implementa il mockup della Profile Page;
• CreateGamePage: implementa il mockup della Create Game Page;
• JoinGamePage: implementa il mockup della Join Game Page;
• GamePage: implementa il mockup della Game Page;
• StatisticsPage: implementa il mockup della Statistics Page;
• LeaderboardPage: implementa il mockup della Leaderboard Page;

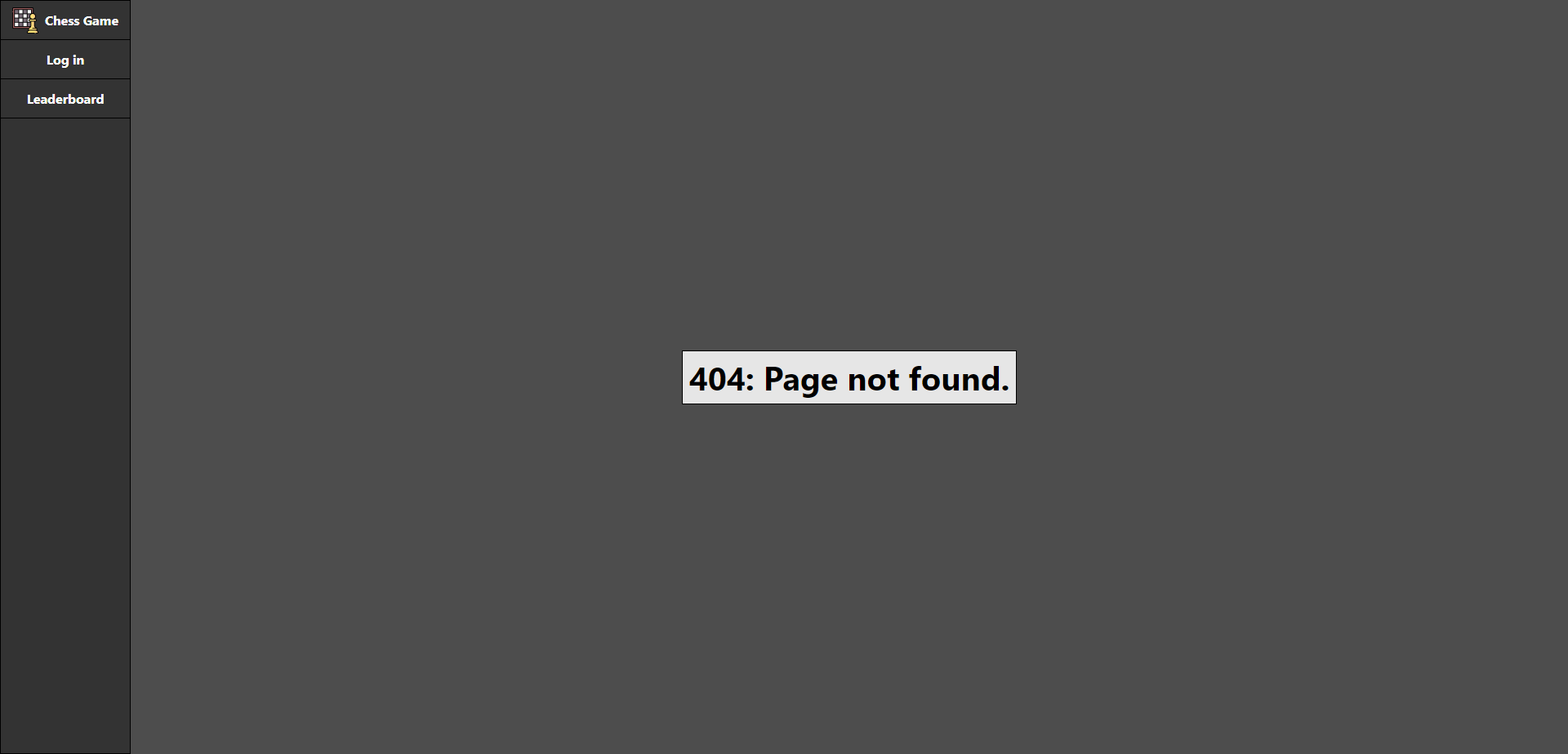

• NotFoundPage: una schermata di errore utilizzata per notificare all’utente che la rotta da lui indicata non è implementata dall’applicazione.

Di seguito, si scenderà nel dettaglio dell’implementazione di tali componenti e dei loro sotto-componenti.

HomePage

La HomePage è il componente vue che implementa la schermata principale dell’applicazione.

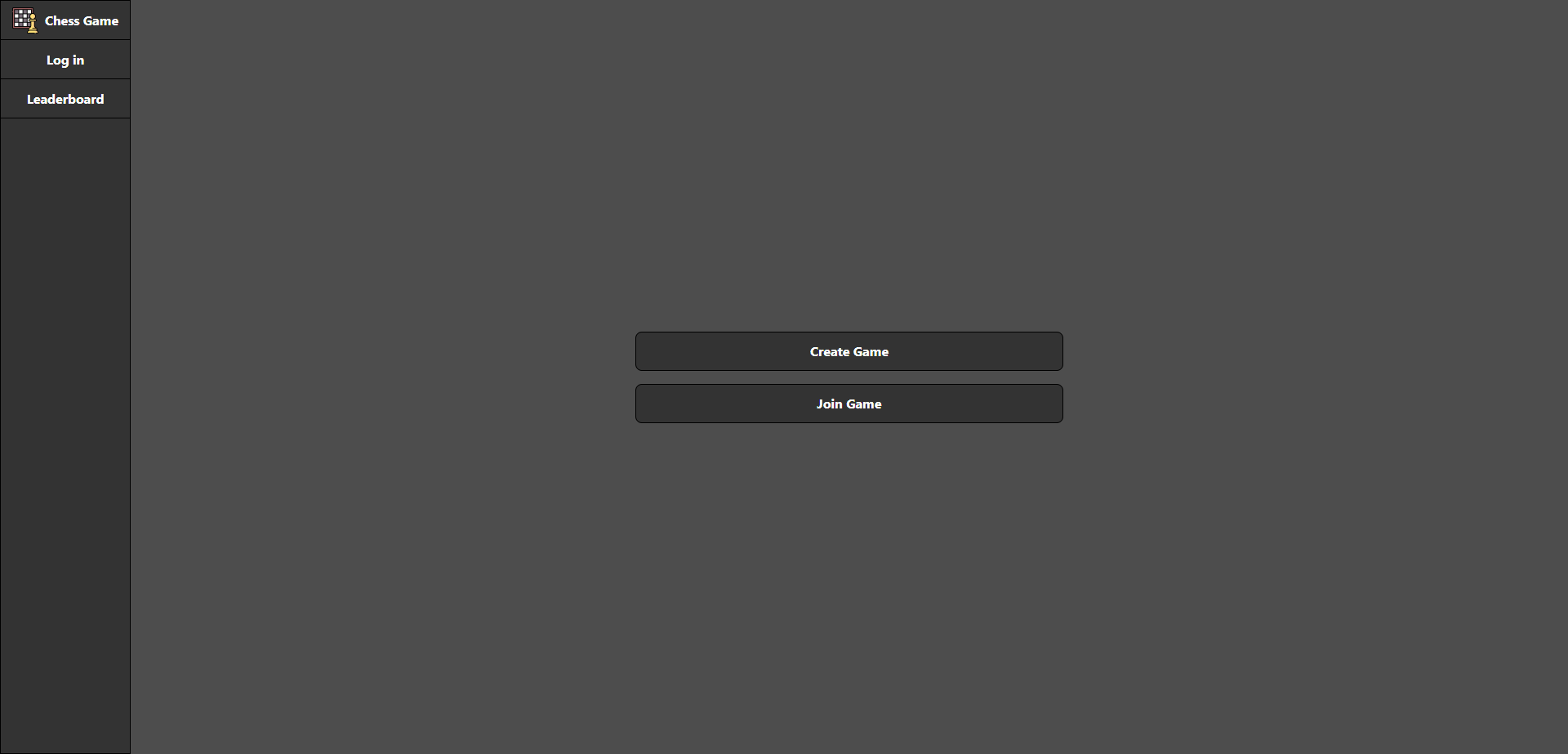

La rappresentazione grafica della HomePage per un utente non autenticato è mostrata dal seguente screenshot.

Come mostrato in figura, la schermata è divisibile in due aree: la prima è occupata dalla barra di navigazione verticale a sinistra, modellata dal NavBarComponent; la seconda è occupata dal corpo della schermata, in questo caso modellata dalla HomePage.

Questa organizzazione è ripetuta per tutte le schermate dell’applicazione. Infatti, è definita all’interno del componente vue App citato precedentemente.

All’apertura dell’applicazione, il componente vue App viene caricato sull’interfaccia dell’applicazione, creando i proxy utilizzati all’interno dell’applicazione per comunicare con i servizi da cui dipende, inizializzando il NavBarComponent e caricando la HomePage come corpo della prima schermata da mostrare.

Il NavBarComponent consiste in una barra verticale contenente una serie di pulsanti che permettono all’utente di navigare le diverse rotte definite dall’applicazione.

I pulsanti dell’applicazione sono modellati dal componente vue ButtonComponent, che permette di specificare il contenuto del pulsante alla creazione. In particolare, i pulsanti utilizzati dal NavBarComponent sono dei ButtonLinkComponent, ovvero un tipo di ButtonComponent che permette di specificare una rotta a cui l’utente sarà reindirizzato quando il pulsante è premuto.

Nota: il meccanismo di estensione dei componenti vue è stato realizzato tramite composizione.

Quando l’utente è reindirizzato verso una specifica rotta dell’applicazione, la App carica il componente corrispondente a tale rotta (specificato all’interno del modulo Router) come corpo della schermata da visualizzare.

Alla creazione, il NavBarComponent specifica una dipendenza con l’AuthenticationProxy, che utilizza per reagire all’autenticazione o alla revoca di autenticazione dell’utente, mostrando gli opportuni pulsanti di navigazione, come indicato dai mockup dell’applicazione. Di seguito, si riporta la rappresentazione grafica della HomePage per un utente autenticato, per mostrare come cambia la barra di navigazione dallo screenshot precedente.

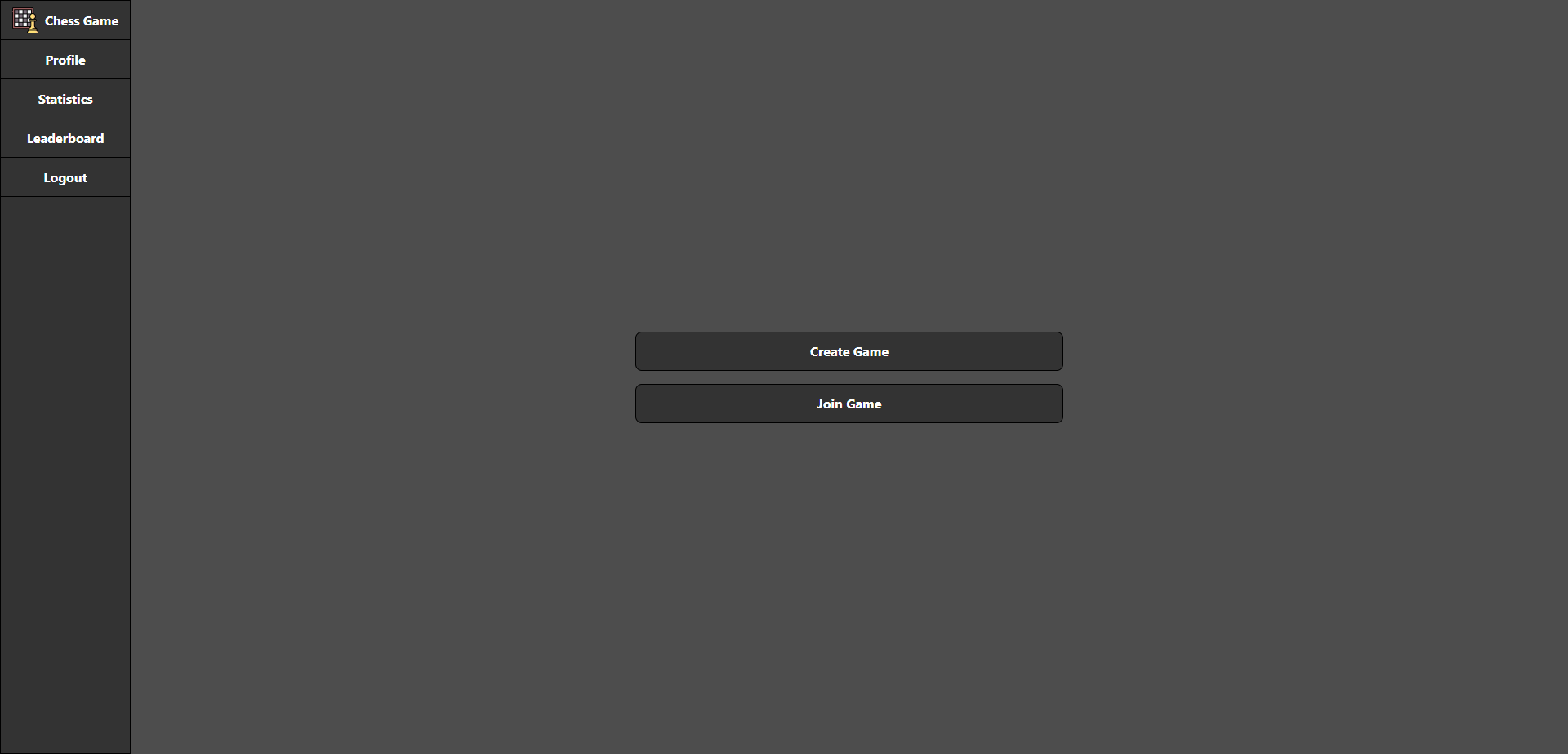

La HomePage contiene i due ButtonLinkComponent Create Game e Join Game, che reindirizzano l’utente verso la CreateGamePage e la JoinGamePage rispettivamente, come da mockup.

LogInPage

La LogInPage è il componente vue che implementa la schermata relativa all’autenticazione dell’utente nell’applicazione.

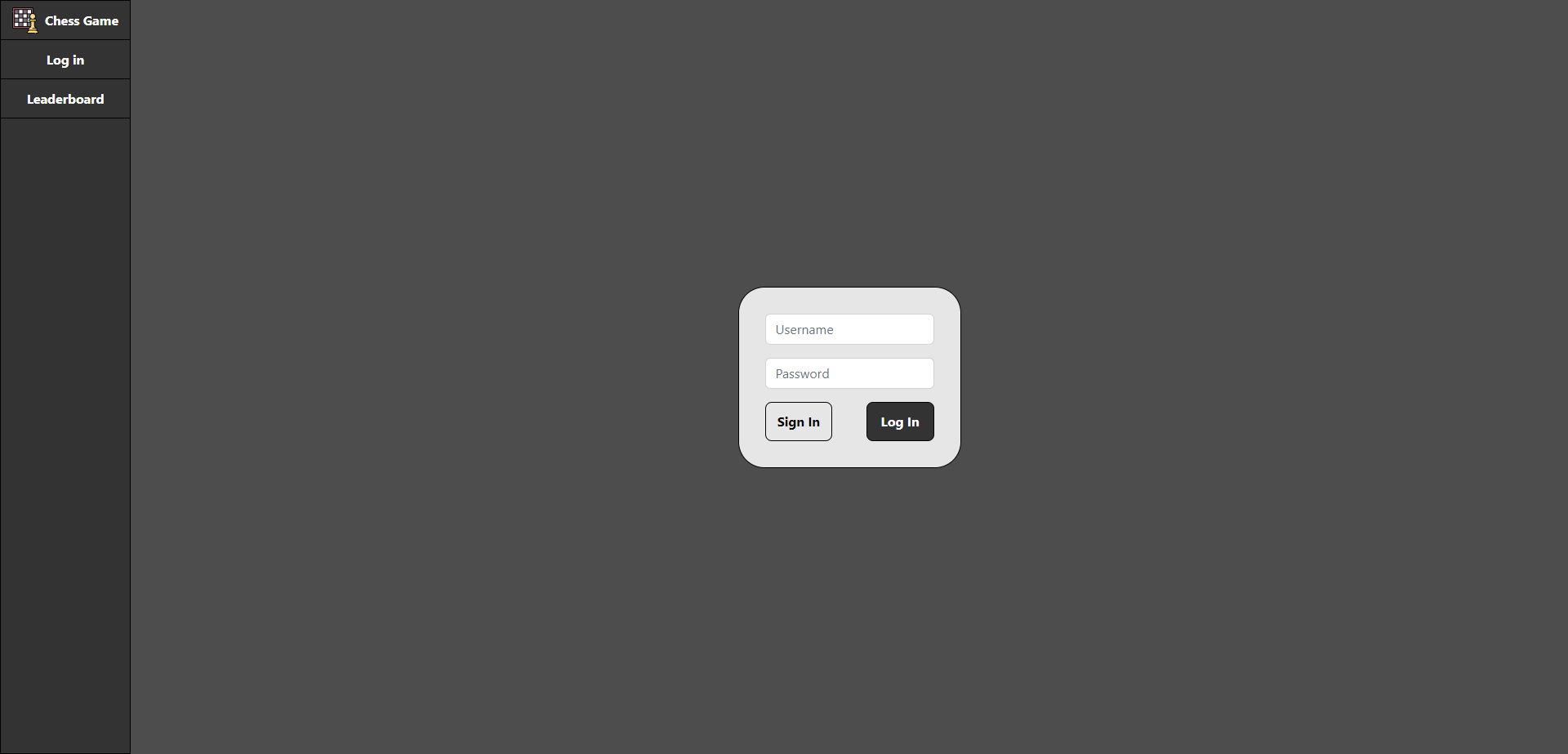

La rappresentazione grafica della LogInPage per un utente non autenticato è mostrata dal seguente screenshot. Per un utente autenticato non è possibile accedere alla schermata, in quanto sarebbe automaticamente reindirizzato alla HomePage dell’applicazione.

La LogInPage contiene il form che accetta le credenziali dell’utente per autenticarlo all’applicazione, modellato dal componente FormComponent.

Il form permette all’utente di specificare il proprio nome e la propria password, i cui formati sono verificati attraverso la form-extension del modulo Utility. Inoltre, il form contiene due pulsanti:

• Sign In: è un ButtonLinkComponent che reindirizza verso la SignInPage;
• Log In: è un ButtonComponent che autentica l’utente quando premuto, se il form è stato compilato correttamente.

L’autenticazione è delegata all’AuthenticationProxy dell’applicazione, accessibile tramite dependency injection. In particolare, alla richiesta di autenticazione, l’AuthenticationProxy inoltra la richiesta verso l’authentication-service, che risponde con le informazioni relative alla nuova sessione dell’utente, in caso di successo. Quindi, l’AuthenticationProxy memorizza ed espone tali informazioni attraverso il proprio AuthenticationSessionManager, che gestisce la sessione attuale dell’utente nell’applicazione mediante i cookie.

Eventuali errori di compilazione del form vengono mostrati all’utente ad ogni tentativo di autenticazione, come mostrato dal seguente screenshot. I messaggi di errore nell’applicazione sono modellati dal componente vue ErrorText.

Dopo l’autenticazione, l’utente viene reindirizzato automaticamente alla HomePage, dove potrà revocare la propria autenticazione attraverso il pulsante Logout, che reindirizzerà l’utente verso la schermata LogOutPage. La LogOutPage è una schermata fittizia che, quando caricata, revoca l’autenticazione dell’utente mediante l’AuthenticationProxy, reindirizzandolo successivamente verso la HomePage.

SignInPage

La SignInPage è il componente vue che implementa la schermata relativa alla registrazione dell’utente nell’applicazione.

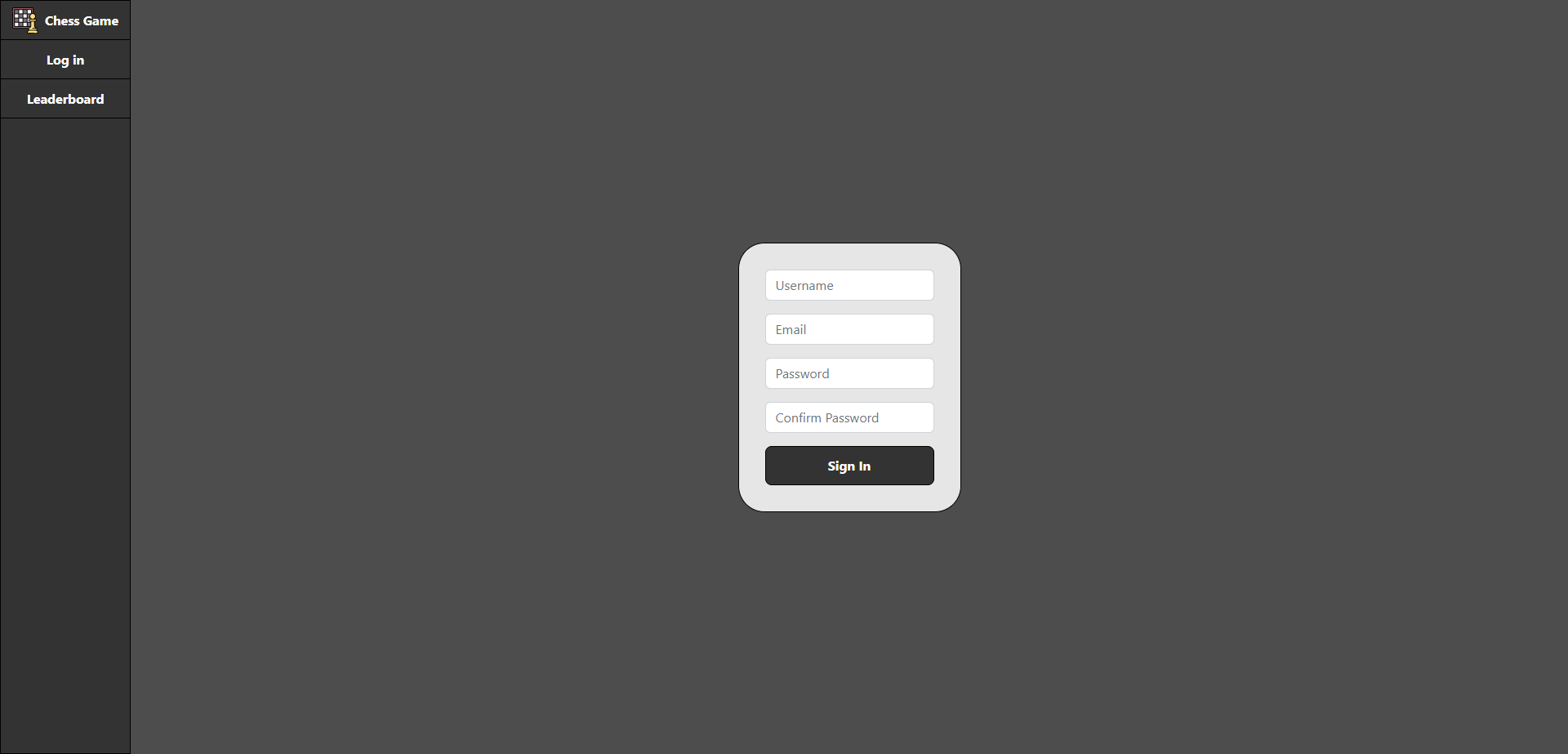

La rappresentazione grafica della SignInPage per un utente non autenticato è mostrata dal seguente screenshot. Analogamente alla LogInPage, per un utente autenticato non è possibile accedere alla schermata, in quanto sarebbe automaticamente reindirizzato alla HomePage dell’applicazione.

La SignInPage contiene un FormComponent che accetta le informazioni dell’utente per registrarlo all’applicazione.

Il comportamento della schermata è del tutto simile a quello della LogInPage, ad eccezione dei campi che possono essere compilati dall’utente, dei controlli sui formati di tali campi e del pulsante di invio del form, che in questo caso prende il nome di Sign In.

Anche la delegazione della registrazione all’AuthenticationProxy si svolge in maniera analoga a quella dell’autenticazione, producendo di fatto gli stessi effetti.

Dopo la registrazione, l’utente risulterà autenticato e verrà reindirizzato automaticamente alla HomePage.

ProfilePage

La ProfilePage è il componente vue che implementa la schermata relativa alla visualizzazione del profilo di un utente specifico.

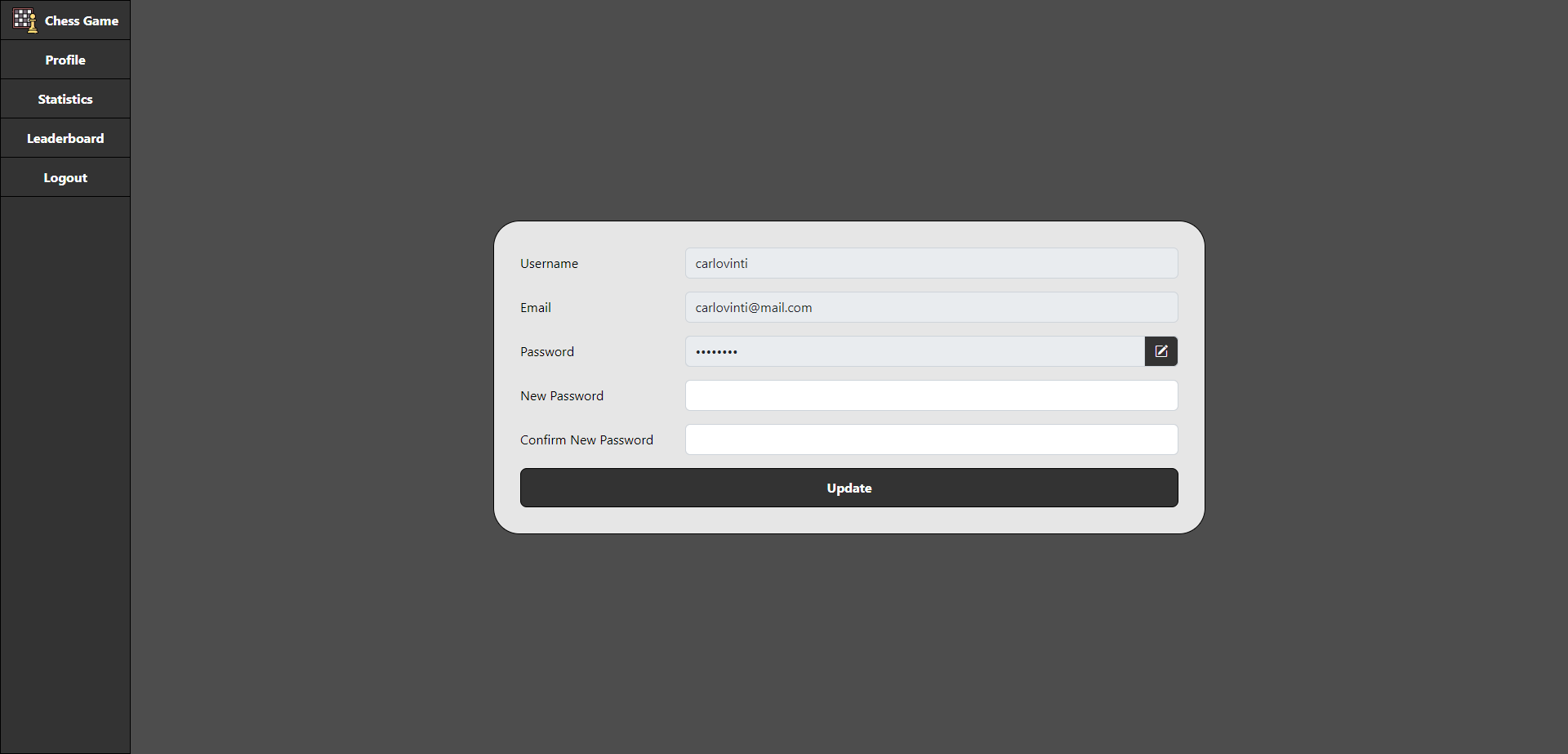

La rappresentazione grafica della ProfilePage per un utente autenticato è mostrata dal seguente screenshot. Per un utente non autenticato non è possibile accedere alla schermata, in quanto è necessario essere autenticati come l’utente di cui si vuole visualizzare il profilo, altrimenti si è reindirizzati verso la HomePage.

Inizialmente, la ProfilePage contiene un FormComponent che mostra le informazioni dell’utente conosciute dall’applicazione, senza permettergli di modificarle. Tali informazioni includono il nome e la email che l’utente ha specificato in fase di registrazione, oltre che un campo fittizio rappresentante un placeholder per la password.

Alla pressione del ButtonComponent pen-icon a lato del placeholder per la password, il FormComponent viene esteso con nuovi campi che permettono all’utente di aggiornare la propria password, ovvero New Password e Confirm New Password. Cliccando nuovamente la pen-icon, il FormComponent tornerà nello stato iniziale.

Una volta compilato il form per aggiornare la password, è possibile premere il pulsante Update del form esteso per confermare l’operazione. In tal caso, l’aggiornamento della password viene delegato all’AuthenticationProxy, accessibile sempre per dependency injection, il quale inoltra la richiesta all’authentication-service.

Eventuali errori di compilazione del form vengono mostrati all’utente ad ogni tentativo di modifica della password.

CreateGamePage

La CreateGamePage è il componente vue che implementa la schermata relativa alla configurazione e creazione di una partita di scacchi.

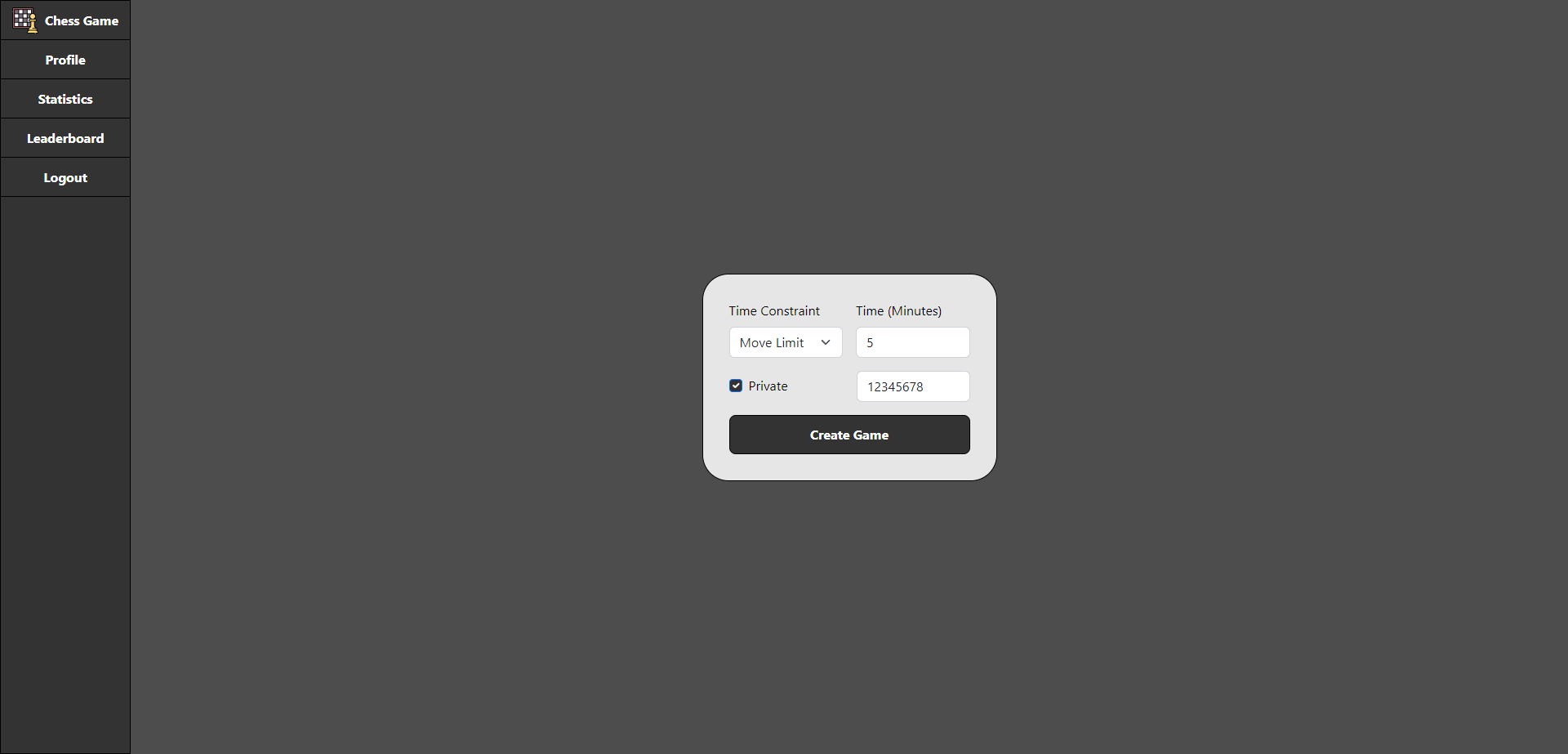

La rappresentazione grafica della CreateGamePage è mostrata dal seguente screenshot.

La CreateGamePage contiene un FormComponent che permette all’utente di configurare una partita di scacchi, specificandone eventuali vincoli di tempo e la durata di tali vincoli. Inoltre, permette di indicare se la partita è pubblica o privata attraverso l’opportuna checkbox. In questo secondo caso, il FormComponent viene esteso con un nuovo campo che permette di specificare anche l’identificatore della partita.

Una volta completata la compilazione del form, l’utente può premere il ButtonComponent Create Game per creare una partita con la configurazione da lui specificata.

La creazione della partita è delegata al ChessGameProxy, accessibile tramite dependency injection. In particolare, alla richiesta di creazione di una partita, il ChessGameProxy inoltra la richiesta verso il chess-game-service, che risponde con l’URL per connettersi a tale partita, in caso di successo. Quindi, il ChessGameProxy crea una connessione Websocket verso l’URL ricevuto, esponendola all’interno dell’applicazione attraverso una PlayerConnection, che gestisce la comunicazione tra il giocatore e il server di gioco a cui è connesso.

Dopo la connessione con il server di gioco, la CreateGamePage invia al server una richiesta di partecipazione alla partita come giocatore della squadra bianca. Come conseguenza di ciò, i giocatori che ospitano le partite di scacchi appartengono sempre alla squadra bianca.

Per determinare il nome del giocatore in tale richiesta di partecipazione, la CreateGamePage fa affidamento all’AuthenticationProxy, accessibile tramite dependency injection, per riconoscere se l’utente è autenticato all’applicazione. In tal caso, specifica lo username dell’utente autenticato come il nome del giocatore partecipante alla partita, altrimenti utilizza un nome placeholder.

Al completamento con successo del processo di creazione e di partecipazione alla partita di scacchi, la CreateGamePage reindirizza l’utente automaticamente alla GamePage.

Eventuali errori di compilazione del form di configurazione, vengono mostrati all’utente ad ogni tentativo di creazione di una partita.

JoinGamePage

La JoinGamePage è il componente vue che implementa la schermata relativa alla partecipazione a una partita di scacchi.

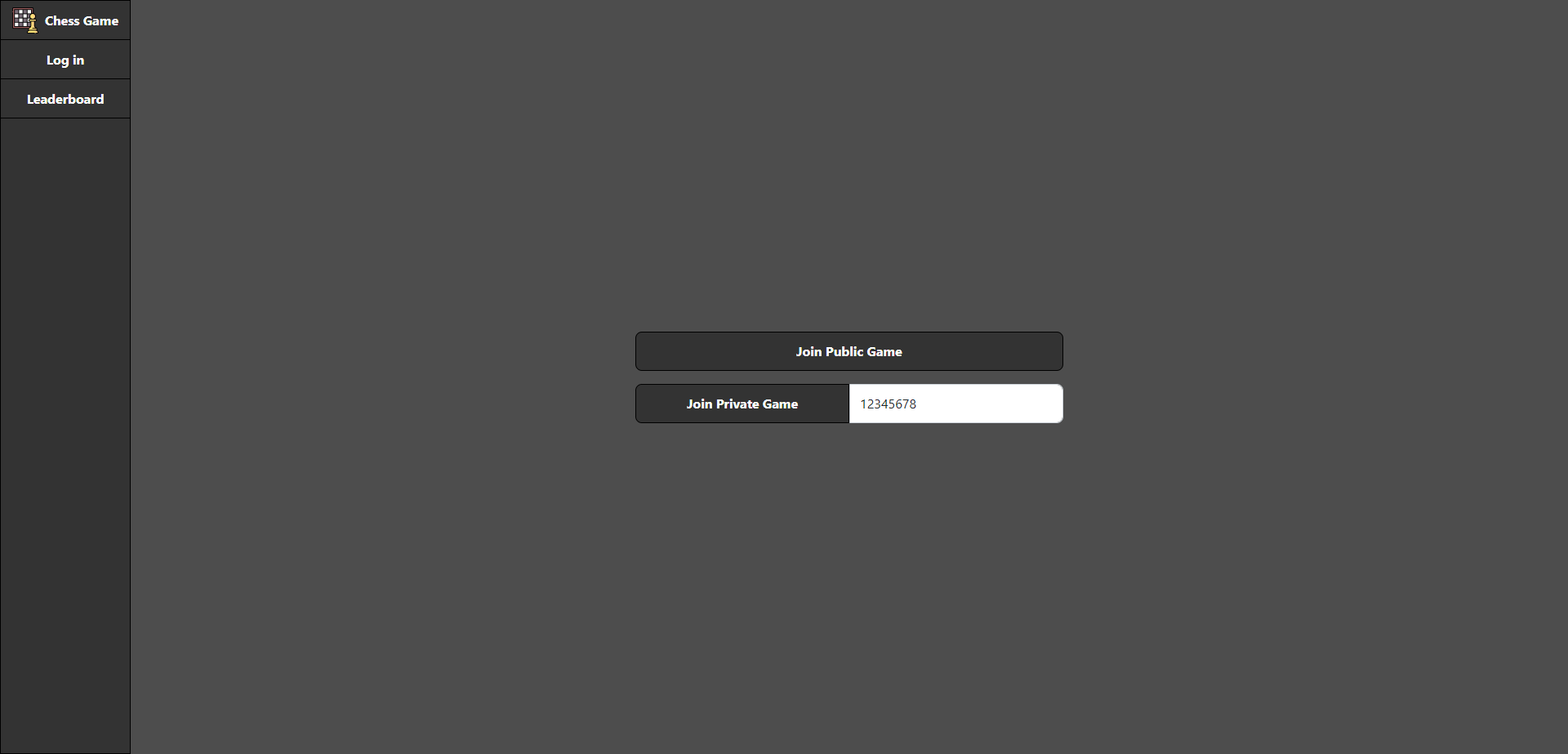

La rappresentazione grafica della JoinGamePage è mostrata dal seguente screenshot.

La JoinGamePage contiene due ButtonComponent attraverso i quali è possibile partecipare a una partita di scacchi:

• Join Public Game: permette all’utente di partecipare a una partita di scacchi pubblica qualsiasi;
• Join Private Game: permette all’utente di partecipare alla partita di scacchi privata con l’identificatore specificato nel riquadro adiacente.

Alla pressione di uno dei due pulsanti, il processo di partecipazione alla partita è delegato al ChessGameProxy e all’AuthenticationProxy, in modo analogo rispetto a come accade dopo la creazione di una partita. L’unica differenza è che i giocatori ospiti (non host) partecipano alla partita come giocatori appartenenti alla squadra nera.

Al completamento con successo del processo di partecipazione alla partita di scacchi, la JoinGamePage reindirizza l’utente automaticamente alla GamePage.

Eventuali errori vengono mostrati all’utente ad ogni tentativo di partecipazione a una partita.

GamePage

La GamePage è il componente vue che implementa la schermata relativa all’esecuzione di una specifica partita di scacchi.

In particolare, la GamePage mantiene e mostra un proprio stato locale della partita osservata dal punto di vista dell’utente, modellato dalla classe RelativeChessGameServer. Quindi, fornisce tale stato ai suoi componenti, sempre tramite il meccanismo di dependency injection.

Il RelativeChessGameServer arricchisce lo stato della partita ricevuto dal server di gioco, modellato dalla classe ChessGameServer, permettendo di conoscere il giocatore a cui corrisponde l’utente dell’applicazione, quali pezzi può controllare, il pezzo attualmente selezionato, quali mosse può eseguire e il punto di vista del suo avversario.

Al caricamento della schermata, la GamePage configura la PlayerConnection esposta dal ChessGameProxy, ottenuto tramite dependency injection, in modo da aggiornare il RelativeChessGameServer ad ogni evento ricevuto dal server di gioco, aggiornando di conseguenza anche gli elementi grafici che ne dipendono. Infine, la GamePage si sincronizza al server di gioco richiedendone lo stato.

La schermata della GamePage cambia in base allo stato della partita, come descritto nelle sezioni che seguono.

Waiting for Players

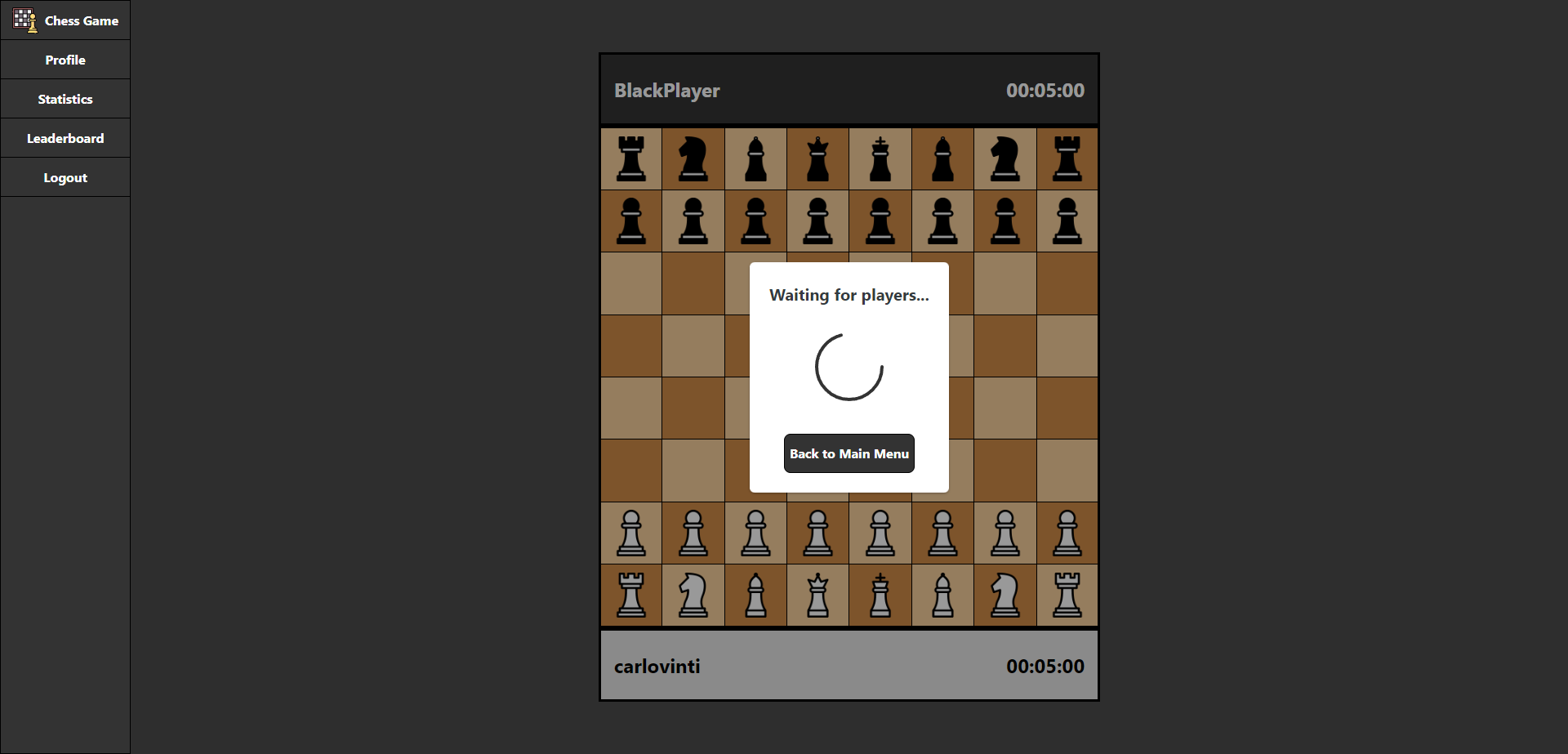

Quando non ci sono abbastanza partecipanti alla partita, la rappresentazione grafica della GamePage corrisponde a quella mostrata dal seguente screenshot. In generale, questa schermata sarà visibile solo al giocatore host di una partita quando ancora nessun altro giocatore sta partecipando alla sua partita.

In questa situazione, la GamePage mostra un popup sopra il corpo della schermata, modellato dal componente vue LobbyPopupComponent, che avverte l’utente di tale situazione e gli permette di tornare nella schermata principale attraverso il ButtonLinkComponent Back to Main Menu, abbandonando la partita.

Il LobbyPopupComponent è un particolare tipo del componente vue PopupComponent, che generalizza i popup utilizzati all’interno dell’applicazione. Il PopupComponent è stato realizzato attraverso il componente vue Dialog di PrimeVue.

Running

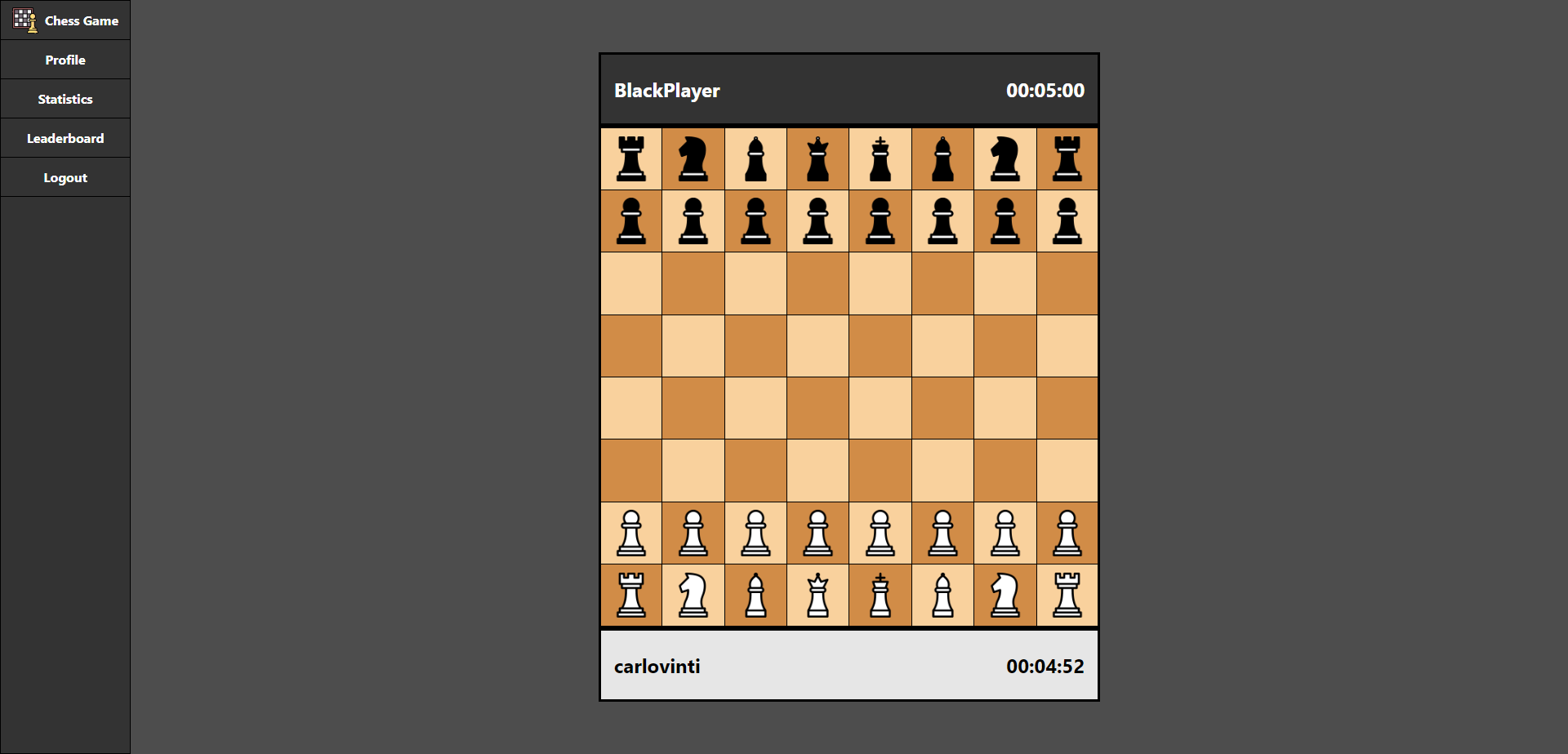

Quando ci sono abbastanza partecipanti alla partita, la rappresentazione grafica della GamePage corrisponde a quella mostrata dal seguente screenshot.

In questa situazione, la GamePage mostra una scacchiera, modellata dal componente vue ChessboardComponent, e le informazioni relative ai due giocatori, posizionate sopra e sotto la scacchiera, modellate dal componente vue PlayerInfoComponent.

Un PlayerInfoComponent è associato alla squadra di uno dei due giocatori della partita, che viene utilizzata insieme al RelativeChessGameServer della GamePage, ottenuto per dependency injection, per conoscere il nome e il tempo rimasto a quel giocatore, oltre che per determinare lo stile del componente. In particolare, la GamePage posiziona i due PlayerInfoComponent in modo che le informazioni del giocatore corrispondente all’utente siano sempre sotto la scacchiera.

Il ChessboardComponent utilizza il RelativeChessGameServer della GamePage per mostrare lo stato attuale della scacchiera rispetto al punto di vista dell’utente. In particolare, posiziona i pezzi sulla scacchiera in modo che quelli controllati dall’utente siano sempre in basso, almeno all’inizio della partita.

Alla creazione, il ChessboardComponent crea le caselle della scacchiera, modellate dal componente vue ChessboardCellComponent, associando ogni casella alla sua posizione nella scacchiera e permettendo la loro pressione, come se fossero dei pulsanti.

Ogni ChessboardCellComponent gestisce la visualizzazione di una specifica casella della scacchiera, identificata dalla sua posizione. In maggior dettaglio, un ChessboardCellComponent utilizza il RelativeChessGameServer della GamePage per determinare l’eventuale pezzo da visualizzare nella casella che rappresenta, oltre che il colore della casella stessa, che corrisponde a un determinato effetto applicato sulla casella.

Per visualizzare un pezzo, un ChessboardCellComponent controlla se all’interno del RelativeChessGameServer esiste un pezzo nella posizione della propria casella, dopodiché converte tale pezzo in un’immagine utilizzando l’enumerazione PieceImage del modulo Assets.

Per visualizzare un effetto, un ChessboardCellComponent controlla diverse proprietà relative alla propria posizione, affidandosi al RelativeChessGameServer. In ordine di priorità crescente, le proprietà e i corrispondenti effetti sono i seguenti:

• Chessboard Effect: se la riga e la colonna della propria posizione hanno la stessa parità (entrambi pari o entrambi dispari), la casella è di colore marrone chiaro, altrimenti è di colore marrone scuro;
• Last Move Effect: se la propria posizione è la posizione di partenza o di arrivo dell’ultima mossa registrata nello storico delle mosse, la casella è di colore giallo;
• Move Effect: se la propria posizione è la posizione di arrivo di una mossa disponibile all’utente, la casella contiene un pallino grigio;
• Capture Move Effect: se la propria posizione è la posizione di arrivo di una mossa di cattura disponibile all’utente, la casella è di colore rosso;
• Selected Effect: se la propria posizione è la posizione del pezzo selezionato dall’utente, la casella è di colore verde.

Quando una casella viene cliccata, il ChessboardComponent genera un evento relativo alla posizione cliccata sulla scacchiera. Quindi, la GamePage reagisce a tali eventi nei seguenti modi:

• se in tale posizione nel RelativeChessGameServer è presente un pezzo dell’utente, la casella contenente il pezzo viene selezionata e viene richiesto alla PlayerConnection del ChessGameProxy di ricercare le mosse disponibili per quel pezzo. La PlayerConnection delegherà tale ricerca al chess-game-service che notificherà l’utente delle mosse trovate tramite un opportuno evento;
• se in tale posizione nel RelativeChessGameServer è presente una mossa disponibile per il pezzo selezionato dall’utente, il pezzo viene deselezionato e viene richiesto alla PlayerConnection del ChessGameProxy di applicare tale mossa. La PlayerConnection delegherà tale operazione al chess-game-service che notificherà l’utente delle conseguenze dell’applicazione di tale mossa tramite degli opportuni eventi;
• in ogni altro caso, il pezzo attualmente selezionato dall’utente viene deselezionato e le sue mosse disponibili vengono rimosse.

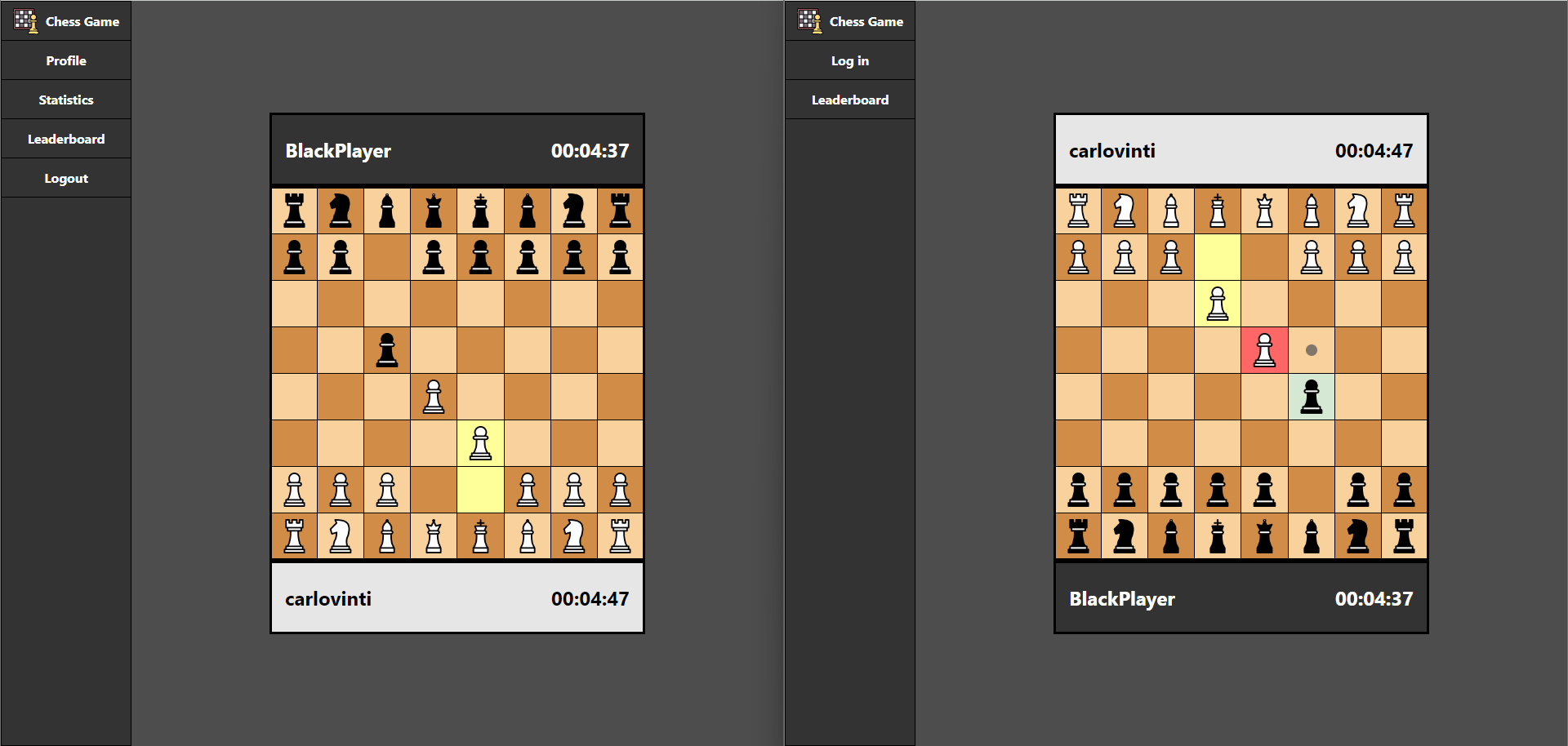

Di seguito, si riporta uno screenshot della GamePage dopo l’applicazione di alcune mosse, il quale mostra i componenti e gli effetti sopra citati.

Nel caso in cui il server di gioco generi un’eccezione che impedisca il proseguimento della partita (ad esempio, uno dei giocatori abbandona la partita), la GamePage mostra un popup con la descrizione dell’errore generato dal server, modellato dal componente vue ErrorPopupComponent. L’ErrorPopupComponent permette di tornare nella schermata principale dell’applicazione attraverso il ButtonLinkComponent Back to Main Menu.

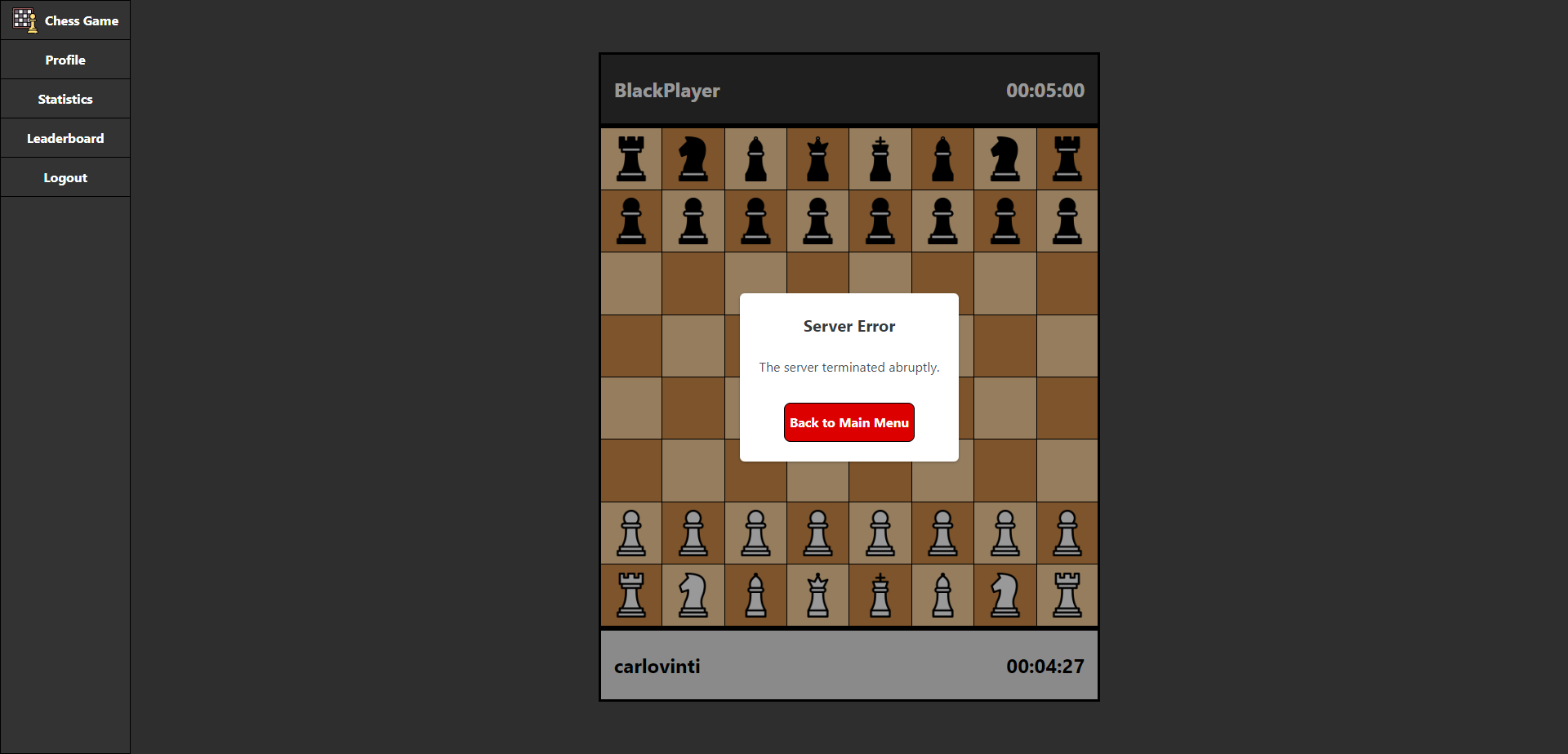

Di seguito, si riporta uno screenshot della GamePage dopo l’abbandono della partita da parte di uno dei due giocatori.

Promotion

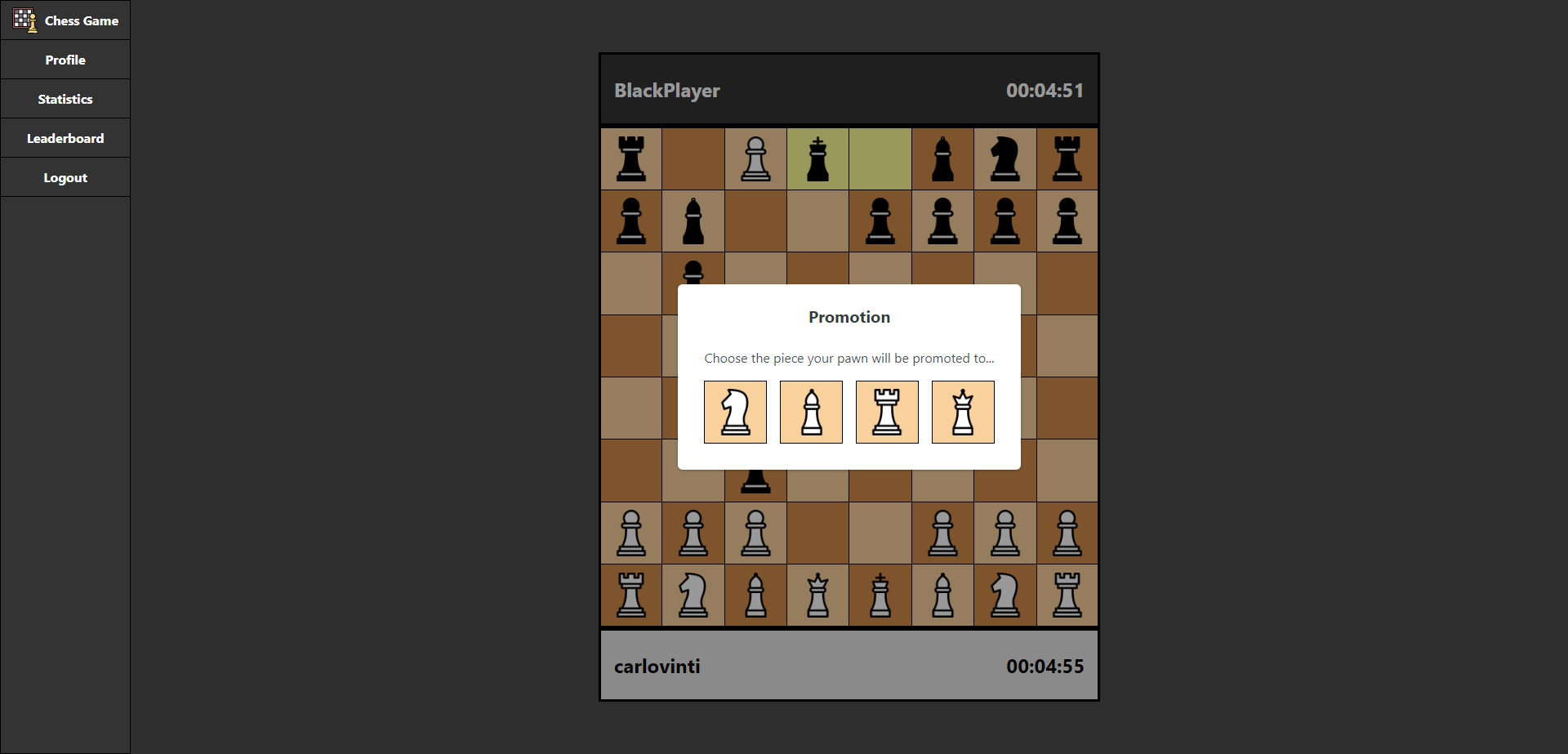

Durante l’esecuzione della partita, quando il server è in attesa che un pedone venga promosso, la rappresentazione grafica della GamePage corrisponde a quella mostrata dal seguente screenshot.

In questa situazione, se l’utente controlla il pedone da promuovere, la GamePage mostra un popup che gli permette di selezionare il pezzo a cui promuoverlo, modellato dal componente vue PromotionPopupComponent.

Il PromotionPopupComponent è composto di quattro ChessboardCellComponent cliccabili, corrispondenti alle quattro alternative per la promozione del pedone. In particolare, il PromotionPopupComponent si affida al RelativeChessGameServer per rappresentare correttamente le alternative all’utente, ad esempio scegliendo il colore adeguato per i pezzi raffigurati nei ChessboardCellComponent.

Alla pressione di una delle alternative, il PromotionPopupComponent genera un evento corrispondente all’alternativa selezionata dall’utente. Quindi, la GamePage reagisce a tali eventi richiedendo alla PlayerConnection del ChessGameProxy di applicare tale promozione. La PlayerConnection delegherà tale operazione al chess-game-service che notificherà l’utente delle conseguenze di tale promozione tramite degli opportuni eventi.

Terminated

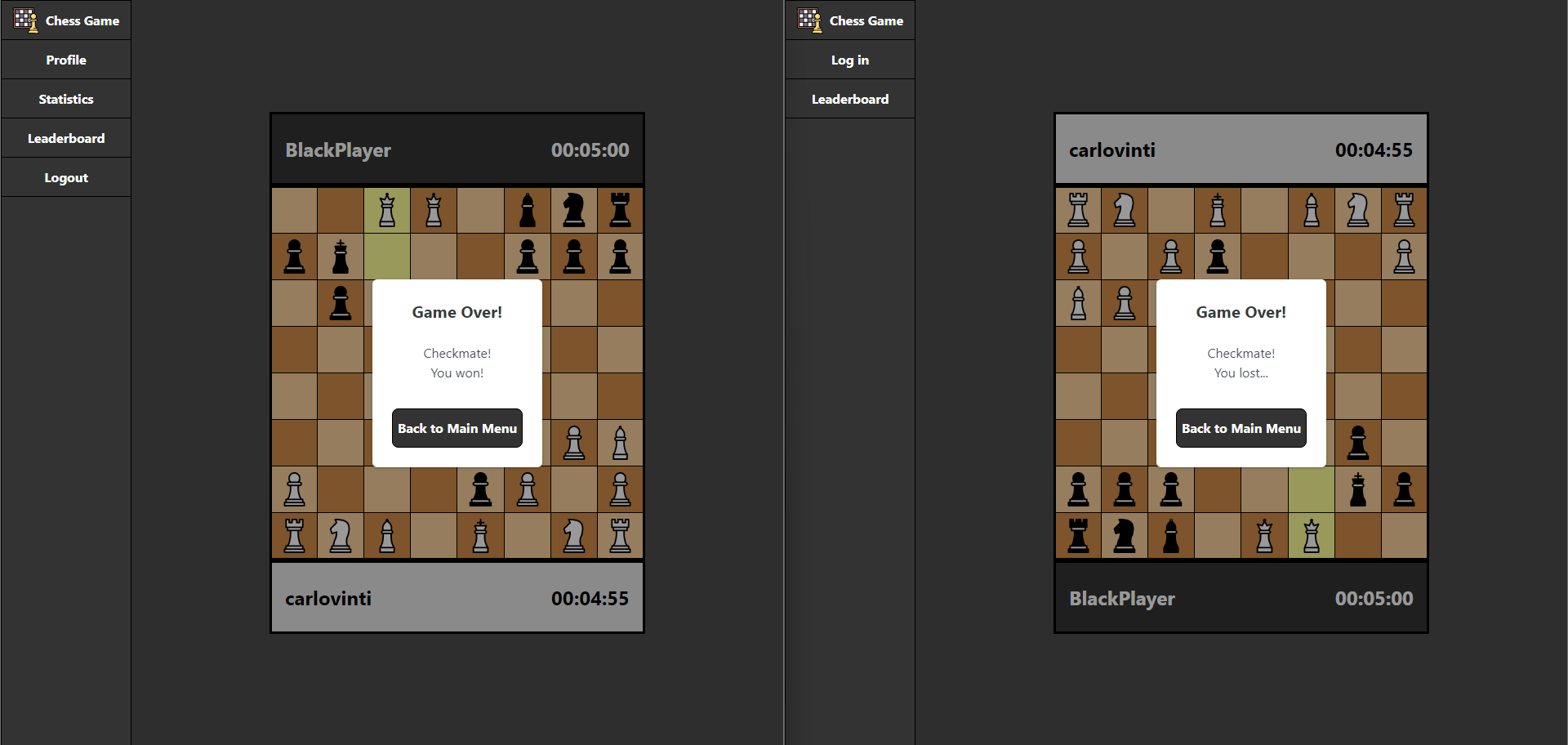

Al termine della partita, la rappresentazione grafica della GamePage corrisponde a quella mostrata dal seguente screenshot.

In questa situazione, la GamePage mostra un popup che indica all’utente la causa di terminazione della partita e il risultato ottenuto nella partita, modellato dal componente vue GameOverPopupComponent. Inoltre, gli permette di tornare alla schermata principale dell’applicazione tramite l’apposito ButtonLinkComponent con il nome Back to Main Menu.

Il GameOverPopupComponent si affida al RelativeChessGameServer per conoscere le cause di terminazione della partita e il risultato ottenuto dall’utente dell’applicazione.

LeaderboardPage

La LeaderboardPage è il componente vue che implementa la schermata relativa alla visualizzazione della classifica globale dei giocatori.

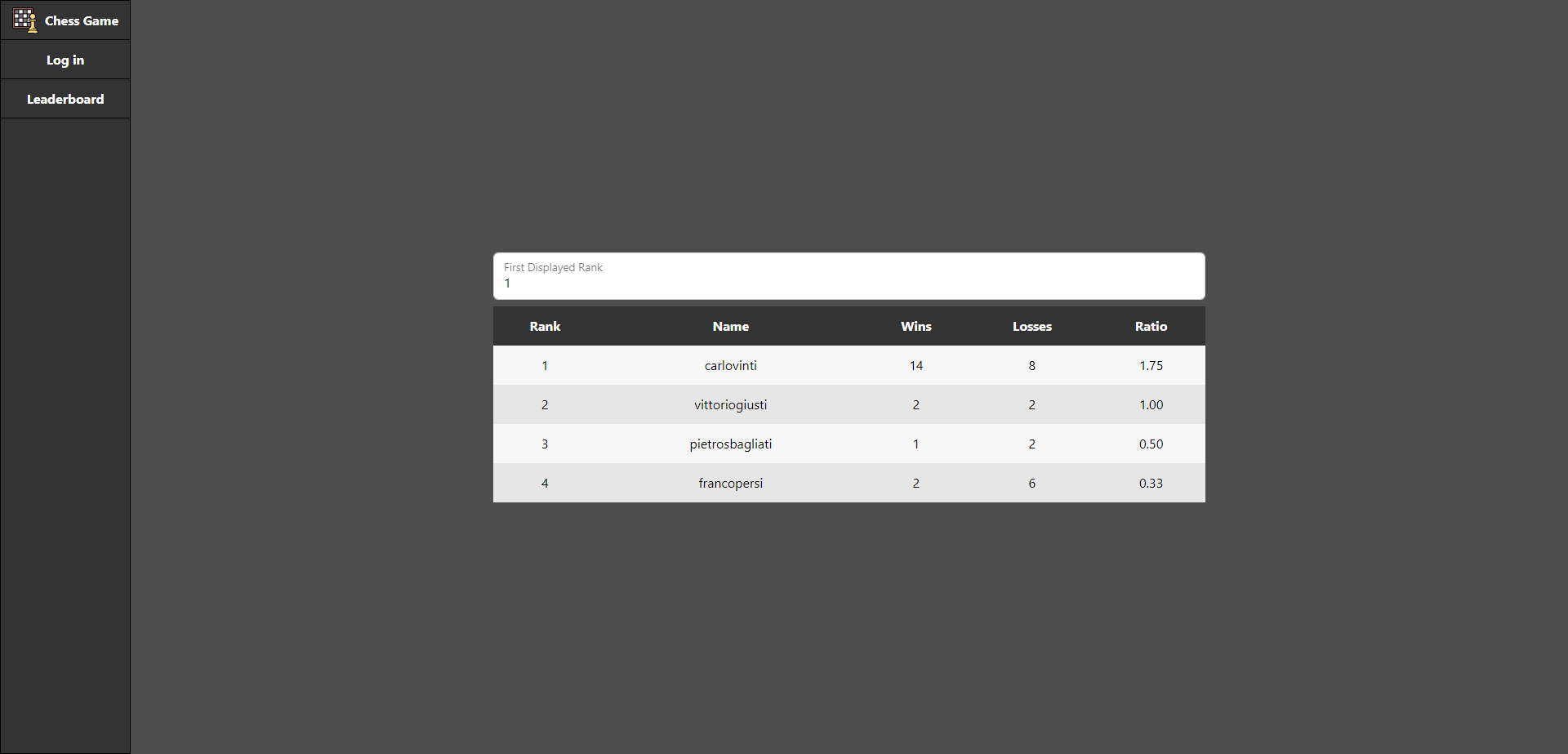

La rappresentazione grafica della LeaderboardPage è mostrata dal seguente screenshot.

La LeaderboardPage contiene la classifica globale dei giocatori, modellata come una tabella, le cui righe sono popolate con i nomi dei giocatori dell’applicazione e i relativi punteggi. Cliccando su una riga della tabella, l’utente viene reindirizzato nella StatisticsPage del giocatore corrispondente.

Sopra la tabella, è anche presente un riquadro chiamato First Displayed Rank, nel quale è possibile specificare la porzione della classifica a cui si è interessati. Eventuali errori di formato, vengono mostrati all’utente ad ogni tentativo di aggiornamento della classifica visualizzata.

Al caricamento della schermata, la LeaderboardPage dichiara una dipendenza con lo StatisticsProxy, che utilizza per ottenere la classifica globale dei giocatori. In particolare, lo StatisticsProxy richiede la valutazione della classifica in un certo intervallo allo statistics-service, inoltrando la risposta alla LeaderboardPage.

La classifica viene valutata sia al caricamento della schermata che ad ogni modifica del First Displayed Rank.

StatisticsPage

La StatisticsPage è il componente vue che implementa la schermata relativa alla visualizzazione delle statistiche di uno specifico giocatore dell’applicazione.

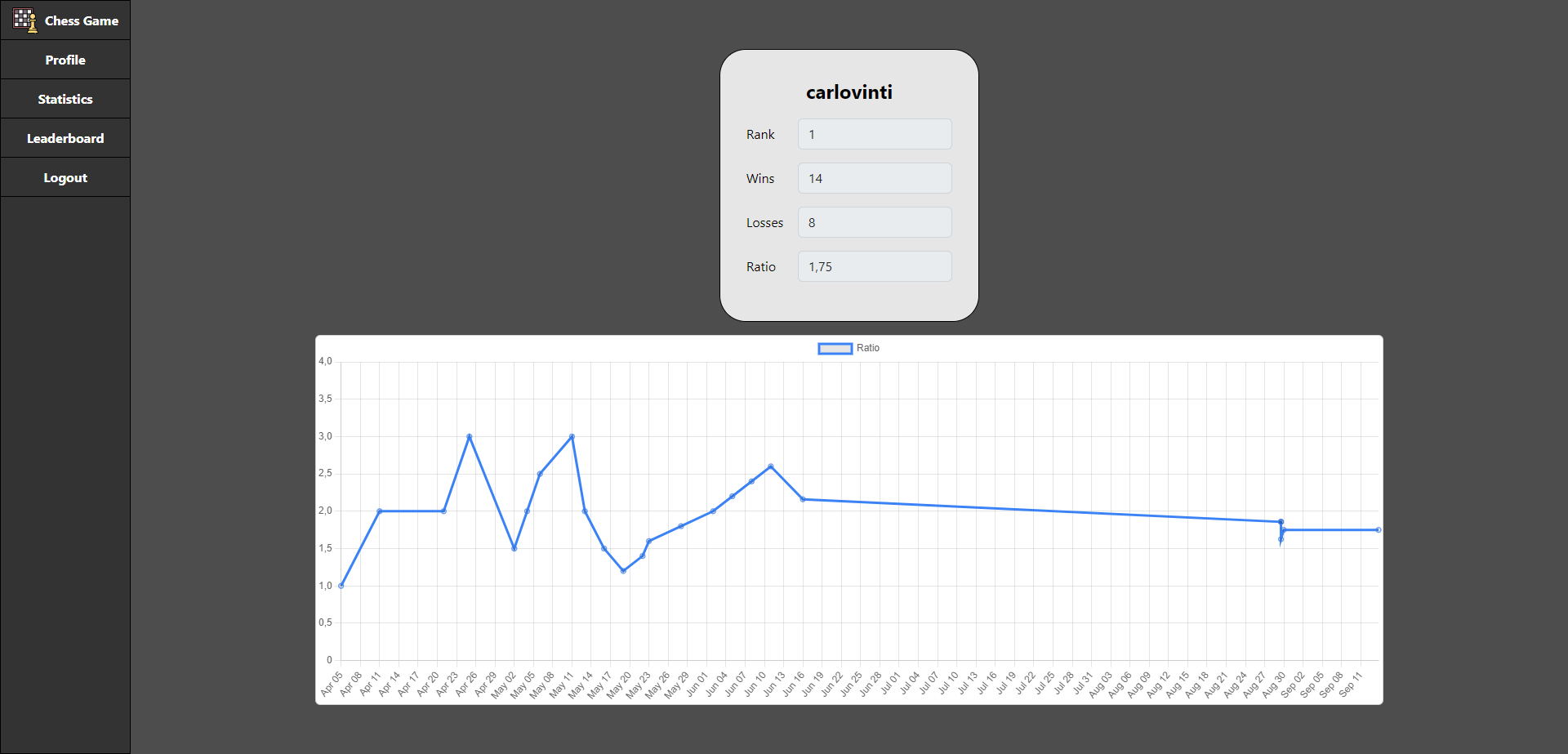

La rappresentazione grafica della StatisticsPage è mostrata dal seguente screenshot.

La StatisticsPage contiene due componenti principali:

• Sopra la schermata, un FormComponent mostra il nome del giocatore e il suo ultimo punteggio aggiornato, che comprende la sua posizione in classifica, il numero di vittorie conseguite, il numero di sconfitte subite e il suo ratio (ovvero il quoziente tra le vittorie e le sconfitte).
• Sotto la schermata, un grafico mostra l’andamento del ratio del giocatore nel tempo. Il grafico è stato realizzato tramite il componente vue Chart di PrimeVue. In particolare, è possibile selezionare una porzione del grafico per ingrandirla oppure resettare il grafico tramite un doppio click del mouse.

Al caricamento della schermata, la StatisticsPage dichiara una dipendenza con lo StatisticsProxy, che utilizza per ottenere lo storico dei punteggi del giocatore. In particolare, lo StatisticsProxy richiede la valutazione dello storico dei punteggi del giocatore (incluso l’ultimo punteggio aggiornato) allo statistics-service, inoltrando la risposta alla StatisticsPage.

Lo storico dei punteggi del giocatore viene richiesto al caricamento della schermata per mostrare l’ultimo punteggio del giocatore e l’andamento del suo ratio nel tempo.

Nel caso in cui nessun punteggio fosse registrato per il giocatore, se le statistiche appartengono all’utente saranno mostrati dei dati placeholder, altrimenti l’utente sarà reindirizzato alla NotFoundPage.

Per sapere se le statistiche appartengono all’utente, la StatisticsPage dichiara una dipendenza con l’AuthenticationProxy, che utilizza per accedere alla sessione dell’utente, quindi potendo confrontare il nome dell’utente con il nome del giocatore di cui sono state richieste le statistiche.

NotFoundPage

La NotFoundPage è il componente vue che implementa la schermata di errore mostrata ogni volta che l’utente prova ad accedere a una rotta che non è implementata dall’applicazione.

La rappresentazione grafica della NotFoundPage è mostrata dal seguente screenshot.

---

Back to Top | Previous Chapter | Next Chapter
