Tactical Design

In questo capitolo si approfondiranno i bounded context individuati in fase di Strategic Design, scegliendo l’architettura che sarà adottata per implementare il sistema, producendo i modelli dei diversi sottodomini e prendendo alcune decisioni di maggior dettaglio da cui dipenderà l’implementazione del sistema.

Lo scopo di questo processo è di definire le interfacce attraverso le quali i bounded context comunicano tra di loro, permettendo successivamente ai membri del team di occuparsi del design di dettaglio di ciascun componente del sistema in modo autonomo, purché tali interfacce siano rispettate.

Contenuti

• Architettura del sistema
  • Architettura a microservizi
  • Clean Architecture
• Architettura di dettaglio del sistema
  • Tecnologie utilizzate
  • Contratti
    • Authentication Database
    • Authentication Service
    • Statistics Database
    • Statistics Service
    • Chess Game Service
    • Frontend Service
  • Dettagli aggiuntivi

---

Architettura del sistema

Come prima fase del Tactical Design, è stata scelta un’architettura adeguata per la realizzazione del sistema. In particolare, si è deciso di adottare l’architettura a microservizi, allo scopo di realizzare un sistema altamente modulare, facilitando la gestione e la manutenzione dei singoli moduli ed eventualmente permettendone il riutilizzo in altri contesti di sviluppo in futuro.

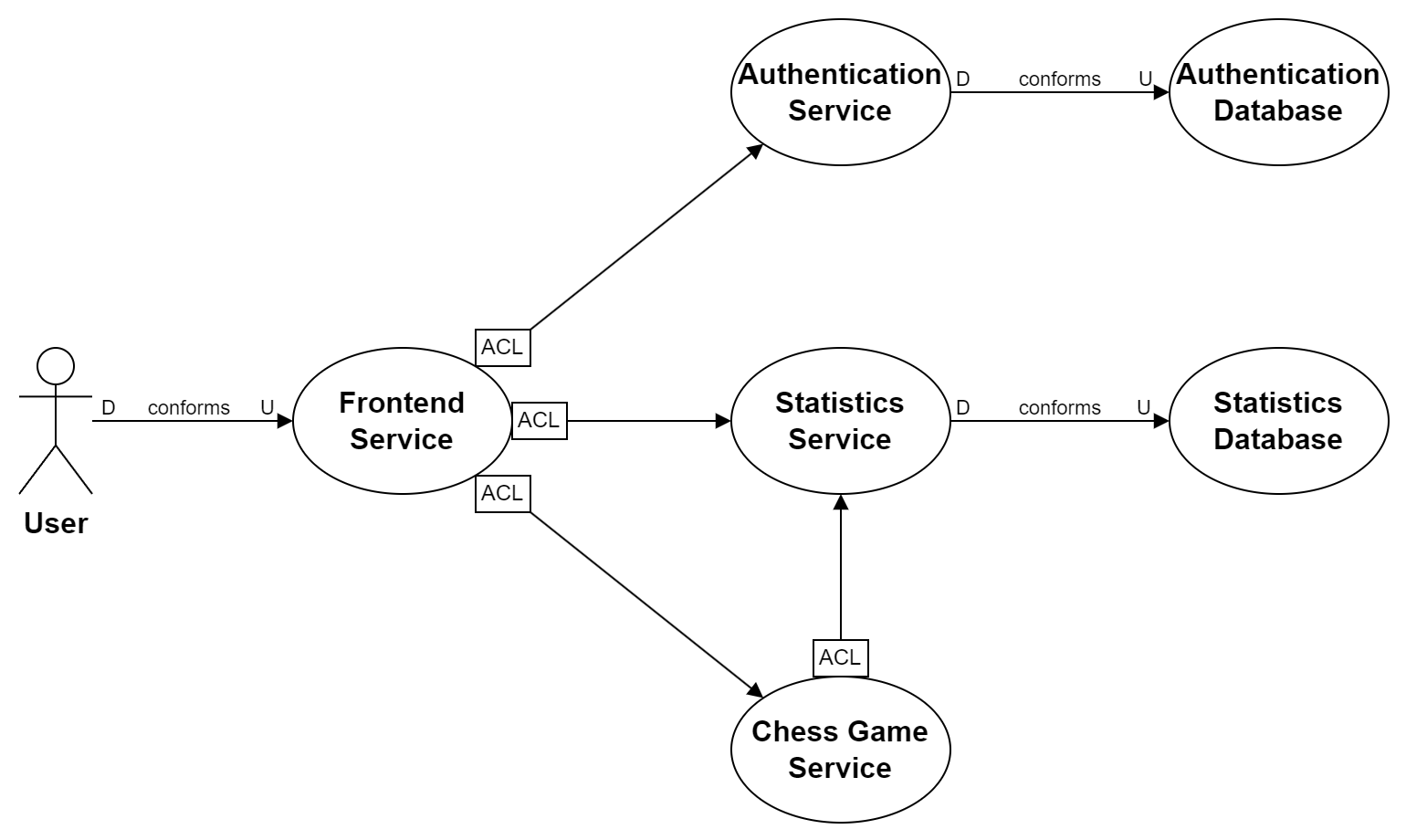

Architettura a microservizi

I microservizi di cui si compone l’architettura del sistema sono i seguenti:

• Frontend Service: modella il Frontend BC; si occupa di esporre e presentare le funzionalità del sistema agli utenti umani dell’applicazione.
• Authentication Service: modella l’Authentication BC; si occupa della gestione della registrazione e dell’autenticazione degli utenti nel sistema. La persistenza dei dati degli utenti del servizio è delegata a un Authentication Database.
• Statistics Service: modella lo Statistics BC; si occupa della gestione dei punteggi degli utenti nel sistema. La persistenza dei punteggi degli utenti del servizio è delegata a uno Statistics Database.
• Chess Game Service: modella il Game Manager BC e il Game Executor BC; si occupa della gestione della creazione, rimozione e ricerca delle partite di scacchi nel sistema, oltre che della connessione dei giocatori a tali partite e del loro svolgimento.

Mentre il Frontend Service, l’Authentication Service e lo Statistics Service sono dei servizi stateless, il Chess Game Service è un servizio stateful, il cui stato consiste nell’insieme delle partite di scacchi e dello stato in cui si trovano.

Clean Architecture

Per la progettazione dei microservizi del sistema, si è deciso di adottare le buone pratiche della Clean Architecture, detta anche Hexagonal Architecture.

In dettaglio, ogni servizio è stato scomposto in quattro strati concentrici:

• Modelli: lo strato più interno al sistema. Un modello contiene la business logic del servizio, tutta o in parte, e dovrebbe essere nascosto agli utenti del servizio.
• Porte: lo strato al di sopra dei modelli. Una porta espone la logica di un modello sotto forma di un insieme di funzionalità relative a uno specifico caso d’uso del servizio.
• Adapters: lo strato al di sopra delle porte. Un adapter abilita una specifica tecnologia per comunicare con una porta del servizio.
• Proxies: lo strato al di sopra degli adapter. Un proxy è un componente dalla parte dell’utente di un servizio, che espone le funzionalità del servizio secondo lo specifico caso d’uso necessario all’utente e minimizza i danni causati da eventuali cambiamenti di interfaccia del servizio (fungendo da Anti-Corruption Layer). Un servizio potrebbe necessitare di un proxy nel caso in cui dipendesse da un altro servizio.

Allo scopo di facilitare la creazione di servizi che aderiscono alle buone pratiche della Clean Architecture, si è deciso di sviluppare una libreria che modella questi concetti, chiamata HexArc. In particolare, la libreria offre un DSL per definire in modo dichiarativo dei servizi ed eseguirne il deployment.

Architettura di dettaglio del sistema

Come seconda fase del Tactical Design, si è deciso di approfondire l’architettura introdotta nella fase precedente, stabilendo le tecnologie utilizzate dai servizi per comunicare tra di loro e conseguentemente i loro contratti.

Tecnologie utilizzate

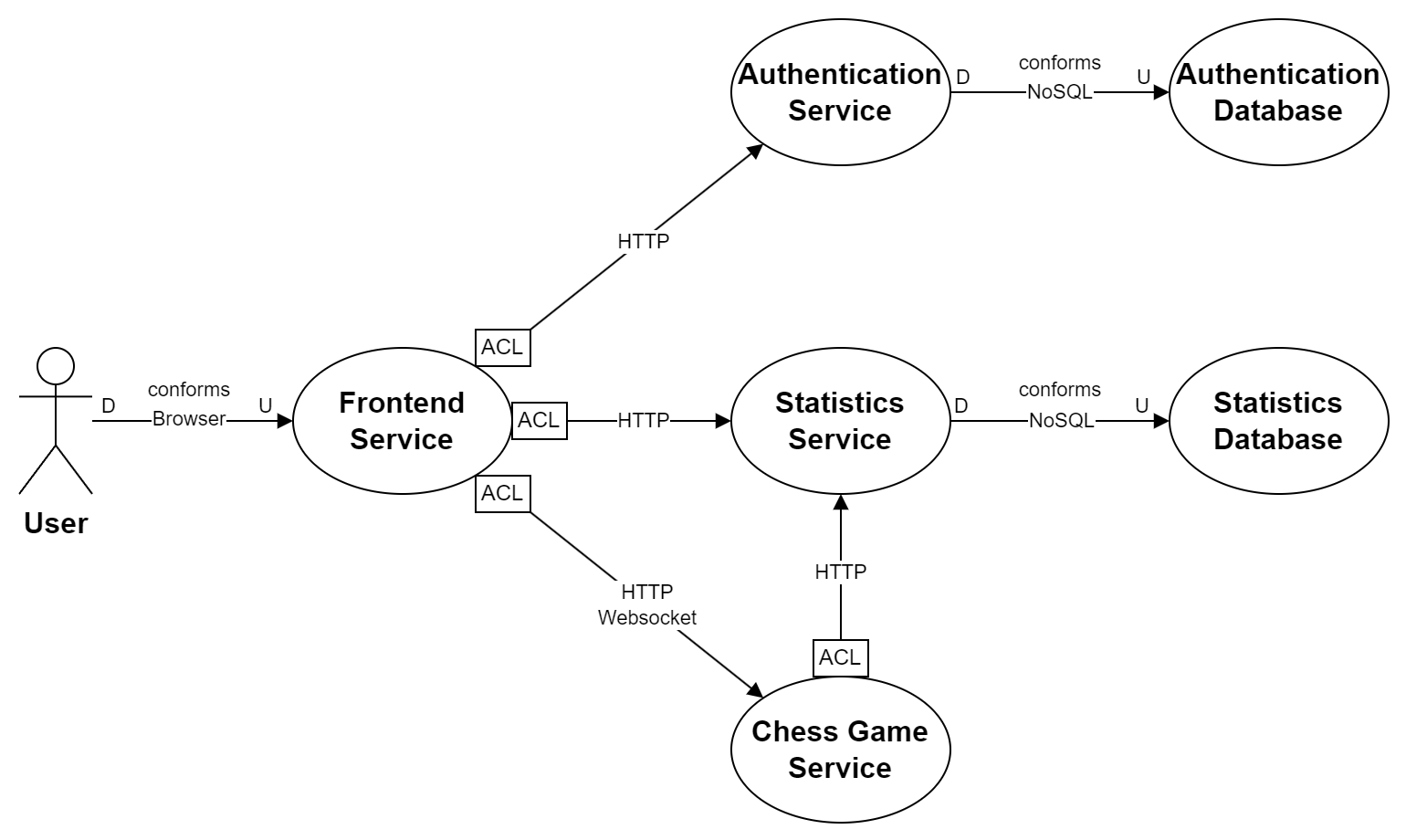

Di seguito, si riporta un diagramma che mostra le tecnologie utilizzate per la comunicazione tra i servizi del sistema.

Come mostrato dal diagramma, tutti i servizi espongono un adapter HTTP per permettere all’utente di interagirvi tramite browser. Inoltre, il Chess Game Service supporta anche una comunicazione basata su Websocket, ideale per una comunicazione bidirezionale in tempo reale e per poter gestire la sottoscrizione ad eventuali eventi del servizio.

Infine, per quanto riguarda i database, sono stati scelti dei database Document-Oriented, ovvero un tipo particolare di database NoSQL, in cui i dati sono rappresentati come dei documenti, invece che come tabelle, quindi risultando più flessibili durante la modellazione del dominio. Più in dettaglio, per il formato dei documenti si è scelto il BSON (Binary JSON).

Contratti

Di seguito, si riportano i contratti dei servizi del sistema, ovvero le descrizioni delle funzionalità esposte dai vari servizi e di come accedervi.

Authentication Database

Il contratto dell’Authentication Database descrive la struttura dei dati contenuti nel database, ovvero la rappresentazione di un utente guest e di un utente autenticato nel sistema. Sulla base di questa struttura, altri servizi potranno definire delle query da richiedere al database.

Un utente nel sistema può essere modellato come un’entità descritta dai seguenti attributi:

• Username: un value object che modella il nome dell’utente, usato come un identificatore human-friendly all’interno del sistema;
• Password: un value object che modella la password dell’utente, utilizzata per permettere all’utente di autenticarsi all’applicazione;
• Email: un value object che modella l’email dell’utente, utilizzata come un esempio di dato che potrebbe appartenere al profilo di un utente;
• Token: un’entità che modella il token dell’utente. Se presente, indica che l’utente è autenticato all’applicazione.

Di seguito, si riporta lo schema relativo a un utente nel database.

title: User
description: A user in the authentication database.
properties:
  # The unique machine-friendly id used to identify this user
  # in the authentication database.
  _id:
    bsonType: objectId
  # The unique human-friendly id used to identify this user
  # in the authentication database.
  username:
    bsonType: string
  # The encrypted password of this user (salt and hash).
  password:
    bsonType: string
  # The email of this user.
  email:
    bsonType: string
  # The token assigned to this user, if authenticated.
  token: Token

Un token nel sistema può essere modellato come un’entità, descritta da un value object rappresentante la data di scadenza del token.

Di seguito, si riporta lo schema relativo a un token nel database.

title: Token
description: A token in the authentication database.
properties:
  # The unique machine-friendly id used to identify this token in the
  # authentication database.
  id:
    bsonType: string
  # The date of expiration of this token.
  expiration:
    bsonType: date

Ad esempio, un utente guest nel sistema può essere rappresentato dal seguente JSON:

{
  "_id": { "$oid": "64ad811808f8e112f8c06521" },
  "username": "ExampleGuestUser",
  "password": "$2a$10$HNRNLhKyjLGCZ3/R6yj0QuenqRSdpRf/J4r0NvVhpNcnRYtSNJoIy",
  "email": "example.user@chessgame.com",
}

Mentre, un utente autenticato nel sistema può essere rappresentato dal seguente JSON:

{
  "_id": { "$oid": "64ad811808f8e112f8c06521" },
  "username": "ExampleAuthenticatedUser",
  "password": "$2a$10$HNRNLhKyjLGCZ3/R6yj0QuenqRSdpRf/J4r0NvVhpNcnRYtSNJoIy",
  "email": "example.user@chessgame.com",
  "token": {
    "id": "bb9763cc-ac0b-462b-88d0-2b0c66fe0cd1",
    "expiration": { "$date": { "$numberLong": "1689326583861" } }
  }
}

Authentication Service

Il contratto dell’Authentication Service espone le funzionalità relative alla registrazione e all’autenticazione degli utenti nel sistema.

In particolare, le funzionalità esposte dal servizio sono le seguenti:

• Sign in: permette a un utente guest di registrarsi all’applicazione, rendendosi noto come utilizzatore del sistema e diventando un utente autenticato;
• Log in: permette a un utente guest di autenticarsi all’applicazione, identificandosi come uno tra gli utilizzatori noti al sistema e diventando un utente autenticato;
• Log out: permette a un utente autenticato di revocare la propria autenticazione all’applicazione, diventando un utente guest;
• Get profile: permette a un utente autenticato di ottenere le informazioni riguardanti il proprio profilo utente;
• Update password: permette a un utente autenticato di modificare la propria password.

Il contratto di questo servizio è un contratto REST, le cui specifiche sono disponibili al seguente link. All’interno delle specifiche sono descritti in maggior dettaglio le modalità d’interazione con il servizio e i modelli dei dati scambiati durante tali interazioni.

NOTA: i contratti REST del sistema sono stati definiti seguendo le specifiche di OpenAPI.

Statistics Database

Il contratto dello Statistics Database descrive la struttura dei dati contenuti nel database, ovvero la rappresentazione del punteggio e delle statistiche di un giocatore. Sulla base di questa struttura, altri servizi potranno definire delle query da richiedere al database.

Le statistiche di un giocatore possono essere modellate come un’entità descritta dai seguenti attributi:

• Username: un value object che modella il nome del giocatore a cui appartengono le statistiche, usato come un identificatore human-friendly all’interno del sistema;
• Latest Scores: una sequenza di value object che modellano i punteggi che il giocatore ha ottenuto nel sistema, nell’ordine in cui sono stati ottenuti.

Di seguito, si riporta lo schema relativo alle statistiche di un giocatore nel database.

title: Statistics
description: The statistics of a player in the statistics database.
properties:
  # The unique machine-friendly id used to identify this set of
  # statistics in the statistics database.
  _id:
    bsonType: objectId
  # The player who owns this statistics. Used as a human-friendly
  # id of this set of statistics in the statistics database.
  username:
    bsonType: string
  # The scores achieved by this player in the order they were
  # achieved.
  latestScores:
    bsonType: array
    items: Score

Il punteggio di un giocatore nel sistema può essere modellato come un value object con i seguenti attributi:

• Insertion Date: un value object che modella la data di inserimento del punteggio nelle statistiche del giocatore;
• Rank: un value object che modella la posizione in classifica del giocatore nel momento in cui questo punteggio è stato inserito;
• Wins: un value object che modella il numero di vittorie del giocatore nel momento in cui questo punteggio è stato inserito;
• Losses: un value object che modella il numero di sconfitte del giocatore nel momento in cui questo punteggio è stato inserito;
• Ratio: un value object che modella il quoziente tra le vittorie e le sconfitte del giocatore nel momento in cui questo punteggio è stato inserito.

Di seguito, si riporta lo schema relativo a un punteggio nel database.

title: Score
description: The score of a player bound to a specific time.
properties:
  # The date when this score was achieved by its owner.
  insertion:
    bsonType: date
  # The rank of the owner of this score when it was achieved.
  rank:
    bsonType: long
  # The number of wins of the owner of this score when it was
  # achieved.
  wins:
    bsonType: int
  # The number of losses of the owner of this score when it
  # was achieved.
  losses:
    bsonType: int
  # The proportion between the wins and the losses of the
  # owner of this score when it was achieved.
  ratio:
    bsonType: double

Ad esempio, le statistiche di un giocatore nel sistema possono essere rappresentate dal seguente JSON:

{
  "_id": { "$oid": "64adad08b010d1f5ca422a14" },
  "username": "vittoriogiusti",
  "latestScores": [
    {
      "insertion": { "$date": { "$numberLong": "1686088800000" } },
      "rank": { "$numberLong": "2" },
      "wins": { "$numberInt": "1" },
      "losses": { "$numberInt":"0" },
      "ratio": { "$numberDouble":"1.0" }
    },
    {
      "insertion": { "$date": { "$numberLong": "1686434400000" } },
      "rank": { "$numberLong": "2" },
      "wins": { "$numberInt": "1" },
      "losses": { "$numberInt" : "1" },
      "ratio": { "$numberDouble" : "1.0" }
    },
  ]
}

Statistics Service

Il contratto dello Statistics Service espone le funzionalità relative all’inserimento dei punteggi dei giocatori nel sistema e al reperimento della classifica globale dei giocatori.

In particolare, le funzionalità esposte dal servizio sono le seguenti:

• Get Latest Score: permette a un utente di ottenere l’ultimo punteggio di un giocatore nel sistema;
• Get Statistics: permette a un utente di ottenere tutti i punteggi di un giocatore nel sistema;
• Get Leaderboard: permette a un utente di ottenere la classifica globale dei giocatori nel sistema;
• Add Score: permette a un utente di aggiungere un nuovo punteggio alle statistiche di un giocatore del sistema;
• Delete Statistics: permette a un utente di eliminare le statistiche di un giocatore nel sistema.

Il contratto di questo servizio è un contratto REST, le cui specifiche sono disponibili al seguente link. All’interno delle specifiche sono descritti in maggior dettaglio le modalità d’interazione con il servizio e i modelli dei dati scambiati durante tali interazioni.

Chess Game Service

Il Chess Game Service prevede i due contratti seguenti:

• Game Management API: espone le funzionalità relative alla creazione e ricerca delle partite di scacchi nel sistema, oltre che della connessione dei giocatori a tali partite;
• Game Execution API: espone le funzionalità relative allo svolgimento di una partita di scacchi.

In particolare, la Game Management API espone le seguenti funzionalità:

• Create Game: permette a un utente di configurare e creare una partita di scacchi nel sistema. Quindi, fornisce all’utente le coordinate per connettersi a tale partita.
• Find Private Game: permette a un utente di ricercare una partita privata nel sistema, conoscendone l’identificatore. Quindi, fornisce all’utente le coordinate per connettersi a tale partita.
• Find Public Game: permette a un utente di ricercare una partita pubblica qualsiasi nel sistema. Quindi, fornisce all’utente le coordinate per connettersi a tale partita.

La Game Management API è un contratto di tipo REST, le cui funzionalità sono disponibili al seguente link. All’interno delle specifiche sono descritti in maggior dettaglio le modalità d’interazione con il servizio e i modelli dei dati scambiati durante tali interazioni.

Per quanto riguarda la Game Execution API, il contratto espone le seguenti funzionalità:

• Get State: permette a un giocatore di ottenere lo stato del server che esegue la partita di scacchi, incluso lo stato della partita stessa.
• Join Game: permette a un giocatore di partecipare alla partita, specificando il proprio nome e la squadra a cui vuole essere assegnato.
• Find Moves: permette a un giocatore di ottenere le mosse disponibili per un pezzo in una specifica posizione sulla scacchiera.
• Apply Move: permette a un giocatore di applicare una mossa a un pezzo sulla scacchiera.
• Promote: permette a un giocatore di promuovere il pedone che è attualmente in attesa di essere promosso.

In questo contratto, il servizio reagisce alle richieste dell’utente in due modalità:

• Request-Response: a ogni richiesta, il servizio produce una risposta corrispondente;
• Domain Events: a ogni richiesta, il servizio può propagare degli eventi specifici, in seguito a cambiamenti dello stato del server.

La Game Execution API è un contratto di tipo Websocket, le cui funzionalità sono disponibili al seguente link. All’interno delle specifiche sono descritti in maggior dettaglio le modalità d’interazione con il servizio, i modelli dei dati scambiati durante tali interazioni e gli eventi appartenenti al dominio del servizio.

NOTA: i contratti Websocket del sistema sono stati definiti seguendo le specifiche di AsyncAPI.

Frontend Service

Il contratto del Frontend Service espone le funzionalità relative all’esposizione e presentazione delle funzionalità degli altri servizi del sistema agli utenti umani dell’applicazione.

Il contratto prevede semplicemente la possibilità di connettersi al dominio del servizio tramite browser per poter accedere a un’applicazione web. Tale applicazione gestisce la presentazione del sistema e la comunicazione tra utenti umani e gli altri servizi del sistema.

Dettagli aggiuntivi

Il design e l’implementazione di ogni servizio possono essere approfonditi nelle rispettive pagine web:

• Authentication Service
• Statistics Service
• Chess Game Service
• Frontend Service

---
